26.　　 (3分)读出下列各图的示数

物体长度　　　　　　　 　　　　　　体温　　　　　　 　　　砝码及游码总数　　　　　

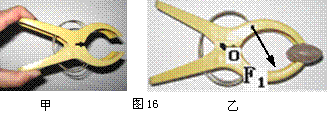

25.　　 (3分)夹子是生活中常见的器具，对此小明进行了探究：①小明用力将夹子张开(如图16甲)，此时夹子属于　　 　　　　　　　(省力/费力)杠杆；②用夹子夹住物体时(如图16乙)，画出动力臂和阻力。

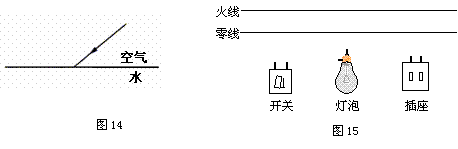

24.　　 (2分)请在图15所示的家庭电路中，以笔画线代替导线，将一个两孔插座和一个带按钮开关的螺口灯泡正确接入电路。

23.　　 (2分)请在图14中画出对应的反射光线和大致的折射光线。

22.　　 江苏交通广播网(FM101.1)是一个广播电台，它是通过__________波向江苏境内的司机听众传送信息，它的频率是101.1MHz，则它的波长是___________________m。

(v=λf，小数点后保留2位)

21.　　 如图13所示电路，电阻R₁=10Ω，闭合开关S，电流表A₁的示数为0.3A，电流表A₂的示数为0.5A。通过电阻R₂的电流为_________A；电源电压为___________V；电阻R₁消耗的电功率为_____________W。

20.　　 图12是直流电动机的工作原理图，“CD”部件我们称之为____________，它的作用是当线圈转动到平衡位置时，能自动改变______________________________，从而实现通电线圈在磁场中的连续转动。电动机工作时，是把电能转化为_____________。

19.　　 磁场看不见、摸不着，在探究“通电螺线管磁场”的实验中，为了研究通电螺线管周围的磁场分布情况，我们通常选用_________________做实验来显示其周围的磁场分布情况。如图11所示的是通电螺线管的外部磁场分布情况，根据实验现象可初步推断:通电螺线管周围的磁场分布与______________磁铁的相类似。

18.　　 一个质量可以忽略不计的塑料瓶，装入A液体后密闭。把它分别放在盛有甲、乙两种液体的容器中，如图10所示，则ρ_甲_______________ρ_A；

ρ_甲__________ρ_乙。(大于/等于/小于)

17.　　 如图所示，弹簧一端固定在木板上，用小车将弹簧压缩后松手释放，小车被弹开。弹簧形变越_________，弹性势能越__________，小车滑行距离越远。(大/小)
