24．(10分)

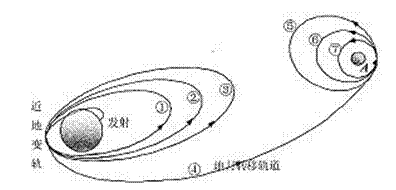

2007年10月24日，“嫦娥一号”卫星星箭分离，卫星进入绕地球轨道。在绕地运行时，要经过三次近地变轨：12小时椭圆轨道①→24小时椭圆轨道②→48小时椭圆轨道③→地月转移轨道④。11月5日11时，当卫星经过距月球表面高度为h的A点时，再一次实施变轨，进入12小时椭圆轨道⑤，后又经过两次变轨，最后进入周期为T的月球极月圆轨道⑦。如图所示，已知月球半径为R。

　 (1)请回答：“嫦娥一号”在完成第三次近地变轨时需要加速还是减速？

　 (2)写出月球表面重力加速度的表达式。

23．(12分)

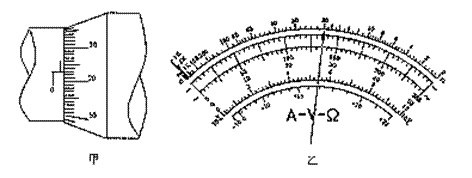

　 (1)如图甲所示，在测定金属丝电阻率的实验中，用螺旋测微器测得金属丝的直径d=

　　　　 　　　　　　mm．如图乙所示，用多用电表的“×10”欧姆挡，调零后粗测金属丝阻值R=　　　　　　　　　　 Ω。若实验中测出金属丝的长度为L，则该金属丝电阻率的表达式ρ=　　　　　　　　　　　　　 (用物理量符号表示)。

　 (2)小明想更准确地测量这段金属丝的电阻阻值R_x，为此他找来以下器材：

B． 电源E：电动势约为2.0V，内阻可忽略不计；

　　　　　　　 B．电流表A₁：量程为0-10mA，内电阻r=20Ω；

　　　　　　　 C．电流表A₂：量程为0-15mA，内电阻约为10Ω；

　　　　　　　 D．定值电阻R₀=200Ω；

　　　　　　　 E．滑动变阻器R：最大阻值为50Ω：

　　　　　　　 F．单刀单掷开关S，导线若干。

　　　 　①为了测量电阻Rx，请设计实验电路原理图，画在虚线框内。要求a。测量结果尽量准确；b。在实验过程中电表的示数从零开始变化。

②若某次测量中电流表A₁的示数为I₁，电流表A₂的示数为I₂，则R_x的表达式为：

R_x=　　　　　　　　　　　　　　　 (用I₁、I₂、R₀、r表示)

3．第Ⅱ卷所有题目的答案考生须用黑色或蓝色钢笔、圆珠笔在答题纸规定位置上，在试题卷上答题无效。

(必做部分)

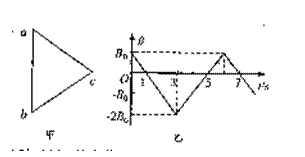

22．如图甲所示，正三角形导线框abc放在匀

强磁场中静止不动，磁场方向与线框平面

垂直，磁感应强度B随时间t的变化关系

如图乙所示，t=0时刻，磁感应强度的方向

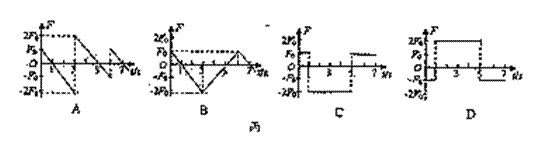

垂直纸面向里，图丙中能表示线框的ab边

受到磁场力F随时间t的变化关系的是(力

的方向规定以向左为正方向)　　 (　　 )

第Ⅱ卷(必做128分+选做24分，共152分)

21．如图所示，竖直放置的平行金属板带等量异种电荷，一带电微粒沿图中直线从A向B运动，下列说法中正确的是　　　　　　　　　　　 (　　 )

　　　 A．微粒可能带正电

　　　 B．微粒机械能减小

　　　 C．微粒电势能减小

　　　 D．微粒动能减小

20．如图所示，变压器初级线圈接电压一定的交流电，在下列措施中，能使原线圈所接电流表示数变小的是　　　　　　　　　　　　　　 (　　 )

　　　 A．只将S₁从2拨向1

　　　 B．只将S₂从4拨向3

　　　 C．只将S₃从闭合改为断开

　　　 D．只将变阻器R₃的滑动触头下移

19．如图所示，质量为m的小物块静止地放在半径为R的半球体上，物块与半球体间的动摩擦因数为μ，物块与球心的连线与水平地面的夹角为θ，下列说法中正确的是(　　 )

　　　 A．地面对半球体的摩擦力方向水平向左

　　　 B．物块对半球体的压力大小为mgcosθ

　　　 C．物块所受摩擦力大小为μmgcosθ

　　　 D．物块所受摩擦力大小为mgcosθ

18．如图所示，电源内阻不可忽略，R₁为半导体热敏电阻，R₂为锰铜合金制成的可变电阻。当发现灯泡L的亮度逐渐变暗时，可能的原因是(　　 )

　　　 A．R₁的温度逐渐降低

　　　 B．R₁的温度逐渐升高

　　　 C．R₂的阻值逐渐增大

　　　 D．R₂的阻值逐渐减小

17．一质点做匀加速直线运动，运动过程中用固定的照相机对该质点进行闪光照相，闪光时间间隔为1s。分析照片得到的数据，发现质点在第1次、第2次闪光的时间间隔内移动了2m；在第3次、第4次闪光的时间间隔内移动了8m，由此可求得　　　　　　　　　　　 (　　 )

　　　 A．第1次闪光时质点的速度

　　　 B．质点运动的加速度

　　　 C．从第2次闪光到第3次闪光这段时间内质点的位移

　　　 D．质点运动的初速度

16．有一种大型游戏器械，它是一个圆筒型容器，筒壁竖直，游客进入容皿后靠筒壁站立。当圆筒开始转动后，转速加快到一定程度时，突然地板塌落，游客发现自己没有落下去，这是因为　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．游客处于超重状态　　　　　　　　　　　　　　 B．游客处于失重状态

　　　 C．游客受到的摩擦力等于重力　　　　　　　 D．筒壁对游客的支持力等于重力
