19.(18分)

(1)(6分)在通用技术课上，某小组在组装潜艇模型时，需要一枚截面为外方内圆的小螺母，如图所示。现需要精确测量小螺母的内径，可选用的仪器有：

A.50等分的游标卡尺　　　　　 B. 螺旋测微器

①在所提供的仪器中应选用　　　　　　　　　　　　　　　　　 。

②在测量过程中，某同学在小螺母中空部分360°范围内选取不同的位置进行多次测量取平均值的目的是　　　　　　　　　　　　　　　　　　　　　 。

(2)(12分)某研究性学习小组为了制作一种传感器，需要选用一电器元件。图为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：

器材(代号)	规格
电流表(A1) 电流表(A2) 电压表(V1) 电压表(V2) 滑动变阻器(R1) 滑动变阻器(R2) 直流电源(E) 开关(S) 导线若干	量程0~50mA，内阻约为50 量程0~200mA，内阻约为10 量程0~3V，内阻约为10k 量程0~15V，内阻约为25k 阻值范围0~15，允许最大电流1A 阻值范围0~1k，允许最大电流100mA 输出电压6V，内阻不计

①为提高实验结果的准确程度，电流表应选用　　　　 ；电压表应选用　　　　　 ；滑动变阻器应选用　　　　　　　 。(以上均填器材代号)

②为达到上述目的，请在虚线框内画出正确的实验电路原理图，并标明所用器材的代号。

③若发现实验测得的伏安特性曲线与图中曲线基本吻合，请说明该伏安特性曲线与小电珠的伏安特性曲线有何异同点？

相同点：　 　　　　　　　　　　　　　　　　　　，

不同点：　　　　　　　　　　 　　　　　　　　　。

18.如图所示，固定位置在同一水平面内的两根平行长直金属导轨的间距为d，其右端接有阻值为R的电阻，整个装置处在竖直向上磁感应强度大小为B的匀强磁场中。一质量为m(质量分布均匀)的导体杆ab垂直于导轨放置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为u。现杆在水平向左、垂直于杆的恒力F作用下从静止开始沿导轨运动距离L时，速度恰好达到最大(运动过程中杆始终与导轨保持垂直)。设杆接入电路的电阻为r，导轨电阻不计，重力加速度大小为g。则此过程

A.杆的速度最大值为

B.流过电阻R的电量为

C.恒力F做的功与摩擦力做的功之和等于杆动能的变化量

D.恒力F做的功与安倍力做的功之和大于杆动能的变化量

第Ⅱ卷(非选择题 共192分)

必考部分

第Ⅱ卷必考部分共9题，共157分。

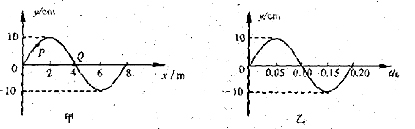

17.图甲为一列简谐横波在t=0.10s时刻的波形图，P是平衡位置为x=1 m处的质点，Q是平衡位置为x=4 m处的质点，图乙为质点Q的振动图象，则

A.t=0.15s时，质点Q的加速度达到正向最大

B.t=0.15s时，质点P的运动方向沿y轴负方向

C.从t=0.10s到t=0.25s，该波沿x轴正方向传播了6 m

D.从t=0.10s到t=0.25s，质点P通过的路程为30 cm

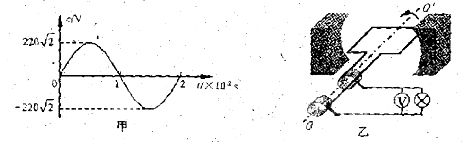

16.一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示。已知发电机线圈内阻为5.0，则外接一只电阻为95.0的灯泡，如图乙所示，则

A.电压表v的示数为220v　　　　

B.电路中的电流方向每秒钟改变50次

C.灯泡实际消耗的功率为484w　　

D.发电机线圈内阻每秒钟产生的焦耳热为24.2J

15.如图所示，平行板电容器与电动势为E的直流电源(内阻不计)连接，下极板接地。一带电油滴位于容器中的P点且恰好处于平衡状态。现将平行板电容器的上极板竖直向上移动一小段距离

A.带点油滴将沿竖直方向向上运动　

B.P点的电势将降低

C.带点油滴的电势将减少　　　　　

D.若电容器的电容减小，则极板带电量将增大

14.“嫦娥一号”月球探测器在环绕月球运行过程中，设探测器运行的轨道半径为r，运行速率为v，当探测器在飞越月球上一些环形山中的质量密集区上空时

A.r、v都将略为减小　　　　　　　　 B.r、v都将保持不变

C.r将略为减小，v将略为增大　　　　 D. r将略为增大，v将略为减小

13. 光在科学技术、生产和生活中有着广泛的应用，下列说法正确的是

　　 A. 用透明的标准平面样板检查光学平面的平整程度是利用光的偏振现象

　　 B. 用三棱镜观察白光看到的彩色图样是利用光的衍射现象

　　 C. 在光导纤维束内传送图像是利用光的色散现象

　　 D. 光学镜头上的增透膜是利用光的干涉现象

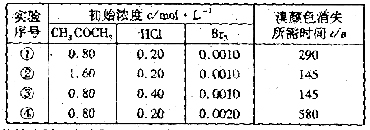

12. 某探究小组利用丙酮的溴代反应()来研究反应物浓度与反应速率的关系。反应速率通过测定溴的颜色消失所需的时间来确定。在一定温度下，获得如下实验数据：

　　 分析实验数据所得出的结论不正确的是

　　 A. 增大增大　　　 B. 实验②和③的相等

　　 C. 增大增大　　　　　　　 D. 增大，增大

11. 控制适合的条件，将反应设计成如右图所示的原电池。下列判断不正确的是

　　 A. 反应开始时，乙中石墨电极上发生氧化反应

　　 B. 反应开始时，甲中石墨电极上Fe³⁺被还原

　　 C. 电流计读数为零时，反应达到化学平衡状态

　　 D. 电流计读数为零后，在甲中溶入FeCl₂固定，乙中石墨电极为负极

10. 在一定条件下，Na₂CO₃溶液存在水解平衡：。下列说法正确的是

　　 A. 稀释溶液，水解平衡常数增大　　　　　　 B. 通入CO₂，平衡朝正反应方向移动

　　 C. 升高温度，减小　　　　　　　 D. 加入NaOH固体，溶液PH减小
