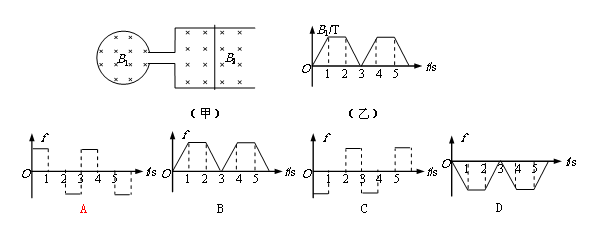

18．如图(甲)所示，圆形金属框与一个平行金属导轨相连接，并置于水平桌面上。圆形金属框面积为S，内有垂直于线框平面的磁场，磁感应强度B₁随时间t的变化关系如图(乙)所示，0-1s内磁场方向垂直线框平面向里。长为L，电阻为R的导体棒置于平行金属导轨上，且与导轨接触良好。导轨和导体棒处于另一匀强磁场中，其磁感应强度恒定为B₂，方向垂直导轨平面向里。若不计其余各处的电阻，当导体棒始终保持静止时，其所受的静摩擦力f(设向右为力的正方向)随时间变化的图象为(　 　)

第Ⅱ卷(非选择题　 共192分)

必考部分

第Ⅱ卷必考部分共9题　　 共157分

17．m为在水平传送带上被传送的小物体(可视为质点)， A为终端皮带轮，如图所示，已知皮带轮半径为r，传送带与皮带轮间不会打滑。当 m可被水平抛出时，A 轮每秒的转数最少是(　　 )

A． 　　B．　 　C．　　 D．

16．如图所示，a、b、c为电场中同一条电场线上的三点，其中b为a、c的中点。若一个运动的正电荷先后经过a、b两点，a、b两点的电势分别为φ_a= -3V、φ_b=7V，则(　　 )

A．c点电势为17V　

B．a点的场强小于b点的场强

C．正电荷在a点的动能小于在b点的动能

D．正电荷在a点的电势能小于在b点的电势能

15．如图所示是一列简谐横波在t = 0时刻的波形图，已知这列波沿x轴正方向传播，波速为20m/s，则在t = 0.17s时刻，质点P　 (　　 )

A．速度和加速度均正在增大

B．速度和加速度都沿－y方向

C．速度沿+y方向，加速度沿－y方向

D．速度正在减小，加速度正在增大

14．如图所示，两束单色光a、b分别照射到玻璃三棱镜AC面上的同一点，且都垂直AB边射出三棱镜(　　 )

A．a光的频率较高　　　　　　　 B．b光的波长较大

C．a光穿过三棱镜的时间较短　　 D．b光穿过三棱镜的时间较短

13．甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的位移一时间(x－t)图象如图所示，则下列说法正确的是(　 　)

A．t₁时刻乙车从后面追上甲车

B．t₁时刻两车相距最远

C．t₁时刻两车的速度刚好相等

D．0到t₁时间内，乙车的平均速度小于甲车的平均速度

12. 如下图所示，将紧紧缠绕不同金属的铁钉放入培养皿中，再加入含有适量酚酞和NaCl的琼脂热溶液，冷却后形成琼胶(离子在琼胶中可以移动)。下列叙述正确的是(　 　)

A. a中铁钉附近呈现红色

B. b中铝条附近有气泡产生

C. a中铜丝上发生氧化反应

D. b中铁钉上发生还原反应

11. 按如图装置，持续通入X，可以看到a处固体变红，b处变蓝，c处得到液体，则X是(　 　)

A. H₂　　　 B. NH₃　　　 C. 水煤气(CO和H₂)　　 　　D. CH₃CH₂OH(g)

10. 常温下，下列叙述正确的是(　 　)

A. pH=11的NaOH溶液与pH=3的醋酸溶液等体积混合，滴入石蕊试剂呈蓝色

B. 两种醋酸溶液的物质的量浓度分别为c₁和c₂，pH分别为a和a+1，则c₁=10c₂

C. NaB溶液的pH=8，则c(Na⁺)－c(B^－) = 9.9×10^{- 7}mol·L^-1

D. 向0.1mol·L^-1的氨水中加入少量硫酸铵固体，则溶液中c(OH^-)/c(NH₃·H₂O)比值增大

9. 下列叙述中正确的是

A. 除零族元素外，短周期元素的最高化合价在数值上都等于该元素所属的族序数

B. 过渡元素又称过渡金属元素，指的就是所有的副族元素

C. 碱金属元素是指IA族的所有元素

D. VIIA族的砹化银见光容易分解，难溶于水
