35、如图所示，电学暗箱中有两个阻值均为R的电阻，它们和盒外的接线柱相连。现测得A、B间电阻为R；B、C间的电阻为2R；若用导线连接C、D，测得A、B间的电阻为R。请在暗箱中画出这两个电阻的连接图。

34、如图电路中，有一根导线尚未连接，请用笔画线代替导体补上，补上后要求：当滑动变阻器的滑片向右移动时，电压表的示数和电流表的示数之比增大。

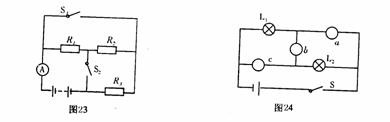

33、如图24所示，已知两只灯泡L₁和L₂串联的，则在a、b、c三个电表中(填电流表或电压表)，a是________表，b是_______表，c中________表。

32、如图23所示，R₁=R₂=R₃=5，当开关S₁、S₂均断开时，电流表示数为0.6A，求开关S₁、S₂均闭合时，电流表的示数是_________。(电源电压保持不变)

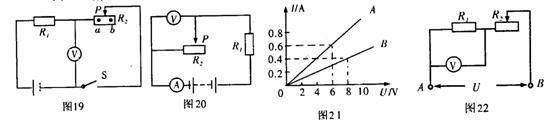

31、如图22所示电路中，A、B两端的电压是12V，R₁=100，变阻器的最大电阻值为300，滑片P从右端以右端的过程中，电压表示数的变化范围是__________。

30、如图21为A、B两个电阻的电压--电流图像，根据图像可得到：①R_A=___，R_B=______；②若将两个电阻分别接入电路，两电阻两端电压之比为16：5，则通过它们的电流之比为__________。

29、如图20，电源电压U=30V且保持不变，电阻R₁=40，滑动变阻器R₂的最大阻值为60，电流表的量程为0-0.6A，电压表的量程为0-15V，为了电表的安全，R₂接入电路的电阻值范围为________到________。

28、如图19所示，电源电压不变，滑动变阻器R₂的滑片P滑到a和b点时，变阻器连入电路的电阻分别为R_a和R_b，且R_b=7R_a，当滑片P从a滑到b点时，电压表示数由2V增大到7V。那么，滑片P在a点和b点时，电路中的电流之比为___________。

27、将分别标有“1A，5”和“2A，1”的两个电阻串联接入电路，为使电阻不被烧坏；总电压不得超过_______V。若将它们并联起来，干路上的电流不能超过_______A。

26、在图18电路中三个电压表的示数分别为U₁、U₂、U₃，三个电流表示数分别为I₁、I₂、I₃，那么它们之间的关系为__________，I₁、I₂、I₃之间的关系为__________。
