4.一个单摆挂在电梯内，发现单摆的周期增大为原来的2倍，可见电梯在做加速运动，加速度a为(　　　　 )

A.方向向上，大小为g/2　 B.方向向上，大小为3g/4

　C.方向向下，大小为g/4　 D.方向向下，大小为3g/4

3.如图所示为一交流电的电流随时间的变化图象，此交变电流的有效值为 (　　　 )

　 A、5A　　

B、5A　

　 C、3.5A　　

D、3.5A

2.内阻不计的交流发电机产生电动势e=10sin50πt (V)，接有负载电阻R=10Ω,现把发电机的转速提高一倍，则 (　　　 )

A、负载两端电压的有效值将变为28.2V　 B、交流电的频率将变为100Hz

C、负载消耗的功率将变为20W　　　　 　D、负载消耗的功率将变为40W

1.在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器。如下所示的四个图中，能正确反应其工作原理的是(　　 )

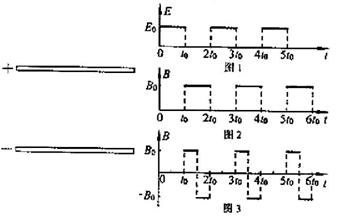

25.两块足够大的平行金属极板水平放置，极板间加有空间分布均匀、大小随时间周期性变化的电场和磁场，变化规律分别如图1、图2所示(规定垂直纸面向里为磁感应强度的正方向)。在t=0时刻由负极板释放一个初速度为零的带负电的粒子(不计重力)。若电场强度E₀、磁感应强度B₀、粒子的比荷均已知，且，两板间距。(1)求粒子在0-t₀时间内的位移大小与极板间距h的比值。(2)求粒子在板板间做圆周运动的最大半径(用h表示)。(3)若板间电场强度E随时间的变化仍如图1所示，磁场的变化改为如图3所示，试画出粒子在板间运动的轨迹图(不必写计算过程)。

厦门理工学院附属中学(杏南中学)

24．如图，匀强磁场的磁感应强度方向垂直于纸面向里，大小随时间的变化率， 为负的常量。用电阻率为、横截面积为的硬导线做成一边长为的方框。将方框固定于纸面内，其右半部位于磁场区域中。求　　　　　　　　　　　　　　　　　　　

(1)该导线的感应电动势；

(2)导线中感应电流的大小和方向；

(3)磁场对方框作用力的大小随时间的变化

23.学校有一台应急备用发电机，内阻为r=1Ω，升压变压器匝数比为1∶4，降压变压器的匝数比为4∶1，输电线的总电阻为R=4Ω，全校22个教室，每个教室用“220V，40W”的灯6盏，要求所有灯都正常发光，则：

(1)输电线输送电流是多少？(2)输电线消耗的功率是多少？

(3)发电机的输出功率多大？(4)发电机的电动势多大？

22．如图所示，实线为t＝0时刻的图像，虚线为t＝0.1s时刻的波形， T＞0.1s。求：

　(1)若波的传播方向为+x方向，波速多大?

　(2)若波的传播方向为－x方向，波速多大?

21．矩形线圈绕直于匀强磁场的轴匀速转动，线圈的边长分别为20cm、10cm，磁感应强度为0.14T，线圈的转速为500r/s，求电动势的最大值和有效值。

20．某同学设计了一个测定激光的波长的实验装置如图所示，激光器发出一束直径很小的红色激光进入一个一端装有双缝、另一端装有感光片的遮光筒，感光片的位置上出现一排等距的亮线．

(1)这个现象说明激光具有　　　 性．

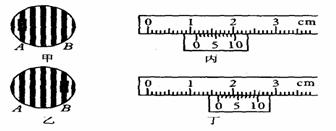

(2)某同学在做“用双缝干涉测光的波长”实验时，第一次分划板中心刻度线对齐A条纹中心时如图甲所示，游标卡尺的示数如图丙所示；第二次分划板中心刻度线对齐B条纹中心线时如图乙所示，游标卡尺的读数如图丁所示．已知双缝间距为0. 5 mm，从双缝到屏的距离为1 m，则图丙中游标卡尺的示数为　　　　 mm．图丁中游标卡尺的示数为　　　　　 mm.实验时测量多条干涉条纹宽度的目的是　　　　　　　　　　 ，所测光波的波长为　　　　　　　 m.(保留两位有效数字)

(3)如果实验时将红激光换成蓝激光，屏上相邻两条纹的距离将　　　　　　 。
