9．如甲图所示，光滑的水平桌面上固定着一根绝缘的长直导线，可以自由移动的矩形导线框abcd靠近长直导线放在桌面上。当长直导线中的电流按乙图所示的规律变化时(甲图中电流所示的方向为正方向)，则

　 A．在t₂时刻，线框内没有电流，线框不受力

B．t₁到t₂时间内，线框内电流的方向为abcda

C．t₁到t₂时间内，线框向右做匀减速直线运动

D．t₁到t₂时间内，线框受到磁场力对其做负功

第Ⅱ卷　 (非选择题　 共89分)

8．2007年11月5日，“嫦娥一号”探月卫星沿地月转移轨道直奔月球，在距月球表面200km的P点进行第一次“刹车制动”后被月球捕获，进入椭圆轨道Ⅰ绕月飞行，如图所示。之后，卫星在P点又经过两次“刹车制动”，最后在距月球表面200km的圆形轨道Ⅲ

上绕月球做匀速圆周运动。对此，下列说法正确的是

　 A．由于“刹车制动”，卫星在轨道Ⅲ上运动周期比在轨道上Ⅰ长

　 B．虽然“刹车制动”，但卫星在轨道Ⅲ上运动周期比在轨道上Ⅰ短

　 C．卫星在轨道Ⅲ上运动的速度比沿轨道Ⅰ运动到P点(尚未制动)时的速度更接近月球的第一宇宙速度

　 D．卫星在轨道Ⅲ上运动的加速度小于沿轨道Ⅰ运动到P点(尚未制动)时的加速度

7．如图所示，一轻弹簧左端固定在长木板M的左端，右端与小木块m连接，且m、M及M与地面间摩擦不计。开始时m和M均静止，现同时对m、M施加等大反向的水平恒力F₁和F₂，设两物体开始运动以后的整个运动过程中，弹簧形变不超过其弹性限度。对于m、M和弹簧组成的

系统

　 A．由于F₁、F₂大小不变，所以m、M各自一直做匀加速运动

B．当弹簧弹力大小与F₁、F₂大小相等时，m、M各自的动能最大

　 C．由于F₁和F₂等大反向且做功相同，故系统机械能守恒

　 D．尽管F₁、F₂一直做正功，但系统的机械能先增大后减小

6．如图所示，平行直线表示电场线，但未标方向。电荷量为+1.0×10^-2C的粒子只受电场力作用，在电场中由M点移到N点，动能损失0.1J。若M点电势为-10V，则

　 A．电场方向从右向左

　 B．电场中N点的电势为零

C．粒子的运动轨迹一定是曲线Ⅱ

　 D．此过程中粒子的电势能减小0.1J

5．如图所示为竖直向下的有理想边界的匀强磁场。有一水平光滑绝缘的细杆，杆上套有一个带正电的小环。在杆和小环一起向右在磁场中匀速运动的过程中，下列说法正确的是

　 A．小环相对静止在细杆的某处

　 B．小环受到的洛仑兹力沿杆向上

　 C．小环受到的洛仑兹力对它做功

　 D．小环的动能保持不变

4．一平行板电容器的电容为C，两板间的距离为d，左板带电+Q，右板带电-Q，它们产生的电场在很远处的电势为零。两个带异种电荷的小球用一绝缘刚性杆相连，小球的电量都为q，杆长为l，且l＜d。现将它们从很远处移到电容器内两极板之间，处于如图所示的静止状态(杆与板面垂直)。设两球移动过程中极板上电荷分布情况不变。在此过程中，电场力对两个小球所做总功的大小为

A．　　　　　　　　　　 　　B．0

　 C．　　　　　　　　　 　D．

3．在“探究弹性势能的表达式”的活动中，为计算弹簧弹力所做功，把拉伸弹簧的过程分为很多小段，拉力在每小段可以认为是恒力，用各小段做功的代数和代表弹力在整个过程所做的功，物理学中把这种研究方法叫做“微元法”。下面几个实例中应用到这一思想方法的是

A．根据加速度定义式，当非常小时，就可以表示物体在t时刻的加速度

B．在探究加速度、力和质量三者之间关系时，先保持质量不变研究加速度与力的关系，再保持力不变研究加速度与质量的关系

C．在推导匀变速运动位移公式时，把整个运动过程划分成很多小段，每一小段近似看作匀速直线运动，然后把各小段的位移相加

D．在不需要考虑物体本身的大小和形状时，用点来代替物体，即质点

2．某人用绳子将一桶水从井内提上来，以下说法正确的是(　　　 )

A．人对绳子的拉力与桶的重力是一对平衡力

B．人对绳子的拉力与绳子对桶的拉力是一对作用力与反作用力

C．由于原来桶是静止的，所以开始时绳子对桶的拉力要大于桶对绳子的拉力方能将桶拉动，此后这两个力总是相等的

D．无论桶匀速上升还是加速上升，绳子对桶的拉力大小总等于桶对绳子的拉力大小

1．人类在探索自然规律的进程中总结出了许多科学方法，如分析归纳法、等效替代法、控制变量法、理想实验法等．在下列研究中，运用理想实验方法的是　　 (　　 )

　　 A．牛顿发现万有引力定律　　　　　　　　　　 B．卡文迪许测定引力常量

　 　C．伽利略得出力不是维持物体运动原因的结论 D．密立根测得电荷量e的数值

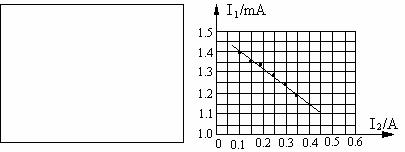

(三)在测定一节干电池的电动势和内电阻的实验中。备有下列器材

①干电池(电动势约为1.5V，内电阻小于1.0Ω)

②电流表G(满偏电流3mA，内阻R_g=10Ω)

③电流表A(0-0.6A,内阻0.1Ω)　　　 ④滑动变阻器R₁(0-20Ω,10A)

⑤滑动变阻器R₂(0-100Ω,1A)　　　 ⑥定值电阻R₃=990Ω　　 ⑦开关、导线若干

(1)为方便且能较准确地进行测量，其中应选用的滑动变阻器是　　　 　(填写字母代号)

(2)请在线框内画出你利用本题提供的器材所设计的测量电池电动势和内阻的实验电路图.

12. 示波器是一种多功能电学仪器，可以在荧光屏上显示出被检测的电压波形，它的工作原理可等效成下列情况：(如图甲所示)真空室中电极K发出电子(初速不计)，经过电压为U1的加速电场后，由小孔S沿水平金属板A、B间的中心线射入板中，板长为L，两板间距离为d，在两板间加上如图乙所示的正弦交变电压，周期为T，前半个周期内B板的电势高于A板的电势，电场全部集中在两板之间，且分布均匀.在每个电子通过极板的极短时间内，电场视作恒定的.在两极板右侧且与极板右端相距D处有一个与两板中心线(图中虚线)垂直的荧光屏，中心线正好与屏上坐标原点相交.当第一个电子到达坐标原点O时，使屏以速度v沿负x方向运动，每经过一定的时间后，在一个极短时间内它又跳回到初始位置，然后重新做同样的匀速运动.(已知电子的质量为m，带电量为e，不计电子重力)求：

⑴电子进入AB板时的初速度

⑵要使所有的电子都能打在荧光屏上(荧光屏足够大)，图乙中电压的最大值U0需满足什么条件？

⑶要使荧光屏上始终显示一个完整的波形，荧光屏必须每隔多长时间回到初始位置？计算这个波形的峰值和长度，在如图丙所示的x-y坐标系中画出这个波形. 　　　　

13．如图所示，质量为M=4.0kg的滑板静止在光滑水平面上，滑板的右端固定一轻弹簧，在滑板的最右端放一可视为质点的小物体A，弹簧的自由端C与A相距L=0.5m，弹簧下面的那段滑板是光滑的，C左侧的那段滑板不光滑，物体A与这段滑板间的动摩擦因数μ=0.2，A的质量m=1.0kg，滑板受到向左水平恒力F作用1s后撤去，撤去水平拉力F时A刚好滑到C处，g取10m/s²。

　 　 求：(1)作用力F的大小。

　　　 (2)A压缩弹簧的过程中弹簧的最大弹性势能Ep。

14．如图14所示，在水平地面上方有一范围足够大的互相正交的匀强电场和匀强磁场区域。磁场的磁感应强度为B，方向水平并垂直纸面向里。一质量为m、带电量为q的带正电微粒在此区域内沿竖直平面(垂直于磁场方向的平面)做速度大小为v的匀速圆周运动，重力加速度为g .

(1)求此区域内电场强度的大小和方向；

(2)若某时刻微粒在场中运动到P点时，速度与水平方向的夹角为60°，且已知P点与水平地面间的距离等于其做圆周运动的半径。求该微粒运动到最高点时与水平地面间的距离；郝双老师制作完成

(3)当带电微粒运动至最高点时，将电场强度的大小变为原来的1/2(方向不变，且不计电场变化对原磁场的影响)，且带电微粒能落至地面，求带电微粒落至地面时的速度大小。

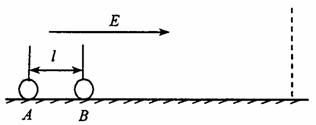

15．如图所示，在一光滑绝缘水平面上，静放着两个可视为质点的小球，两小球质量均为m，相距l，其中A球带正电，所带电荷量为q，小球B不带电。若在A球右侧区域加一水平向右的匀强电场，场强为E，A球受到电场力的作用向右运动与B球碰撞。设每次碰撞前后两球交换速度，且碰撞过程无电荷转移。若两小球恰在第三次碰撞时离开电场。求：

　 (1)小球A在电场中的加速度大小；

　 (2)电场的宽度；

　 (3)小球A从进入电场到离开电场的过程中电势能的变化量。
