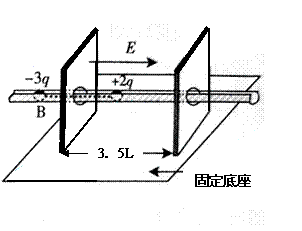

17、如图所示，沿水平方向放置一条平直光滑槽，它垂直穿过开有小孔的两平行薄板，板相距3.5L。槽内有两个质量均为m的小球A和B，球A带电量为+2q，球B带电量为-3q，两球由长为2L的轻杆相连，组成一带电系统。最初A和B分别静止于左板的两侧，离板的距离均为L。若视小球为质点，不计轻杆的质量，在两板间加上与槽平行向右的匀强电场E后(设槽和轻杆由特殊绝缘材料制成，不影响电场的分布)，求：

(1)球B刚进入电场时，带电系统的速度大小；

(2)已知带电系统速度第一次为零时，球A、B分别在右极板两侧。试分析带电系统的运动是否为往复运动？若是，请计算其运动周期。若不是，请说明理由。

08届高三物理第四次月考试题

16、如图所示，水平放置的平行板电容器，原来两板不带电，上极板接地，它的极板长L = 0.1m，两板间距离 d = 0.4 cm，有一束相同微粒组成的带电粒子流从两板中央平行极板射入，由于重力作用微粒能落到下板上，已知微粒质量为 m = 2×10^-6kg，电量q = +1×10^-8 C，电容器电容为C =10^-6 F．(g取10m/s²)求

(1) 为使第一个粒子的落点范围在下板中点到紧靠边缘的B点之内，则微粒入射速度v₀应为多少？

(2) 若带电粒子落到AB板上后电荷全部转移到极板上，则以上述速度入射的带电粒子，最多能有多少个落到下极板上？

15、如图所示，电灯L标有“4V，1W”的字样，滑动变阻器R′总电阻为50Ω，当滑片P滑至某位置时，L恰好正常发光，此时理想电流表示数为0.45A，由于某处电路发生故障，电灯L突然熄灭，此时理想电流表示数变为0.5A，理想电压表示数为10V，若导线完好，电路中各处接触良好，试问：

(1)发生的故障是短路还是断路？发生在何处？

(2)发生故障前，滑动变阻器接入电路的电阻是多大？

(3)电源的电动势和内阻为多大？

14、如图所示。质量为m的小球A放在光滑水平轨道上，小球距左端竖直墙壁为s。另一个质量为M=3m的小球B以速度v₀沿轨道向左运动并与A发生正碰，已知碰后A球的速度大小为1.2v₀，小球A与墙壁的碰撞过程中无机械能损失，两小球均可视为质点，且碰撞时间极短。求：

(1)两球发生第一次碰撞后小球B的速度大小和方向。

(2)两球发生碰撞的过程中A球对B球做功的大小。

(3)两球发生第二次碰撞的位置到墙壁的距离。

13．(7分)物理学是很实用的一门学科，在工农业生产中有许多运用．请你用所学的物理知识帮助农民估测出农用水泵的流量(在单位时间内通过流管横截面的流体的体积称为流量)．已知水泵的出水管是水平的，且出水管外径在10cm左右．提供的实验器材有：一把钢卷尺、游标卡尺、螺旋测微器、一长直细木棒和一重锤线．

(1)(4分)写出测量的主要步骤和需要测量的物理量

A．用___________测出水管的______________；

B．用重锤线和钢卷尺测出水管中心离地面的高度y；

C．用木棒从出水口正下方伸到______________，在木棒上做上记号，用钢卷尺测出出水的______________．

(2)(3分)用测得的物理量和有关常量，写出计算水泵流量的表达式为：

Q ________．

12、(8分)某研究性学习小组，为探索航天器球形返回舱穿过大气层时所受空气阻力(风力)的影响因素，进行了模拟实验研究。右图为测定风力的实验装置图，其中CD是一段水平放置的长为L的光滑均匀电阻丝，电阻丝阻值较大；一质量和电阻都不计的细长裸金属丝一端固定于O点，另一端悬挂球P，无风时细金属丝竖直，恰与电阻丝在C点接触，OC＝H；有风时金属丝将偏离竖直方向，与电阻丝相交于某一点(如图中虚线所示，细金属丝与电阻丝始终保持良好的导电接触)

(1)已知电源电动势为E，内阻不计，理想电压表两接线柱分别与O点和C点相连，球P的质量为m，重力加速度为g，由此可推得风力大小F与电压表示数U的关系式为F＝　　　　 　

(2)研究小组的同学猜想：风力大小F可能与风速大小v和球半径r这两个因素有关，于是他们进行了如下实验：

实验一：使用同一球，改变风速，记录了在不同风速下电压表的示数。

表一：球半径r=0.50cm

由表一数据可知：在球半径一定的情况下，风力大小与风速大小的关系是　　　　 　．

实验二：保持风速一定，换用同种材料、不同半径的实心球，记录了在球半径不同情况下电压表的示数

表二：风速v=10m/s

根据表二数据可知：在风速一定情况下，风力大小与球半径的关系为　　　　　　 。(球体积V=)

(3)根据上述实验结果可知风力大小F与风速大小v、球半径r关系式为　　　　 。

11、(5分)在《用描迹法画出电场中平面上的等势线》的实验中关于探测等势点的操作方法中，正确的是

A、将两个探针压在导电纸上，并同时慢慢移动，当看见电流表指针没有偏转的时候，手就停止移动，并把两个表笔的位置同时复印在白纸上，如此反复移动，便可以得到许多等势点，描出等势线。

B、将一个探针始终与一个圆柱形电极接触，让另一个探针在导电纸上慢慢移动，每发现电流表指针指零时，探针就停下来，并把该位置复印在白纸上，把这些位置用平滑曲线连在一起，就是等势线。

C、将一个探针压在某一个基准点上，让另一个探针在导电纸上慢慢移动，当移到某一位置，电流表无偏转时，这点就是该基准点的等势点，把这一位置复印在白纸上后，就以这一点为新的基准点，再探查新的等势点，依次在每侧测得五个等势点。

D、将一个探针压在某一个基准点上，让另一个探针在导电纸上慢慢移动，当移到某一位置，电流表无偏转时，就找到一个等势点，把这一位置复印在白纸上，然后以同样的方法慢慢移动另一探针，再探测新的等势点。

10．光滑水平面上有一边长为的正方形区域处在场强为E的匀强电场中，电场方向与正方形一边平行。一质量为m、带电量为q的小球由某一边的中点，以垂直于该边的水平初速v₀进入该正方形区域。当小球再次运动到该正方形区域的边缘时，具有的动能可能为

　 A．0　　　　　　　　　 B．

　 C．　　　　　　 D．

第Ⅱ卷(非选择题，共70分)

9、如图所示，电源电动势为E，内电阻为r．当滑动变阻器的触片P从右端滑到左端时，发现电压表V₁、V₂示数变化的绝对值分别为ΔU₁和ΔU₂，下列说法中正确的是　　

A.小灯泡L₁、L₃变暗，L₂变亮　　　

B.小灯泡L₃变暗，L₁、L₂变亮

C.ΔU₁<ΔU₂　　　　　　

D.ΔU₁>ΔU₂

8、如图所示，在水平放置的平行板电容器之间，有一带电油滴P处于静止状态，若从某时刻起，油滴所带的电荷量开始缓慢减小，为维持该油滴仍处于静止状态，可采取下列哪些措施

A．其他条件不变，使电容器两极板缓慢靠近

B．其他条件不变，使电容器两极板缓慢远离

C．其他条件不变，将变阻器的滑片缓慢向左移动

D．其他条件不变，将变阻器的滑片缓慢向右移动
