19、用伏安法测量某电阻R_x的阻值，现有实验器材如下：

A、待测电阻R_x的范围在5Ω-8Ω之间，额定功率1w；

B、电流表A₁的量程为0-0.6A(内阻0.2Ω)；

C、电流表A₂的量程为0-3A(内阻0.05Ω)；

D、电压表V₁的量程为0-3v(内阻3kΩ)；

E、电压表V₂的量程为0-15v(内阻15kΩ)；

F、滑动变阻器的量程为0-100Ω；

G、蓄电池电动势为12v；

H、导线，电键；

为了较准确的测量，并保证器材安全，电流表应选用　　　 ，电压表应选用　　　 ，并在上面线框中画出相应的电路图。

18、如图所示，电源电动势为E=10v，R₁=3Ω，R₂=6Ω，r=1Ω，电容C=30μF，则闭合电键S稳定后电阻R₁的电功率为　　　　 W；将电键S断开后，通过R₁的总电量为　　　　　 C。　　

17、如图所示，一轻质弹簧原长为L，竖直固定在水平面上，一质量为m的小球从离地高为H处自由下落，正好压在弹簧上，弹簧的最大压缩量为x，则弹簧弹性势能的最大值为　　　　　 ，小球动能最大值　　　 　(大于、等于、小于)mg(H-L) 。

16、如图所示，AB为斜面，倾角为45⁰，小球从A点以初速度v₀=10m/s水平抛出，恰好落到B点，g=10m/s²，则物体在空中飞行的时间为　　　　 　，落到B点时的速度为　　　　　 　。

15、如图所示，物体在拉力的作用下，沿水平面向右做匀速直线运动，由此可知，物体所受的摩擦力与拉力的合力方向一定是　　　　　　 　。

14、长木板A放在光滑的水平面上，质量为m的物块B以水平初速度v₀从A的一端滑上A的水平上表面，它们在运动过程中的v-t图线如图所示。则根据图中所给出的已知数据v_0、t₁及物块质量m，可以求出的物理量是

A、木板获得的动能　　　　

B、A、B组成的系统损失的机械能

C、A、B之间的动摩擦因数

D、木板的最小长度

13、质量为的m的物体，自长为L、倾角为θ的光滑斜面顶端由静止滑下，则物体到斜面底端时，重力的功率是

A、mg　　　　　　　　　　　B、mgsinθ

C、mgsinθ　　　　　　　　　D、mgcosθ

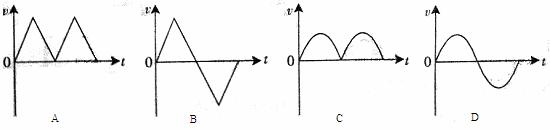

12、平行板间加如图(a)所示周期变化的电压，重力不计的带电粒子静止在平行板中央，从t=0时刻开始将其释放，若某段运动过程无碰板情况。下面能定性描述粒子运动的速度图象是

11、某同学用电流表外接法测量一未知电阻，若电压表读数为9V，电流表读数为0.1A，已知电压表的内阻为900Ω，电流表的内阻为20Ω，则下列说法正确的是

A、被测电阻的阻值一定小于90Ω

B、被测电阻两端的电压测量有误差，应是11V

C、通过电阻的电流值有误差，应是0.09A

D、无法根据现有数据算出电阻的真实值

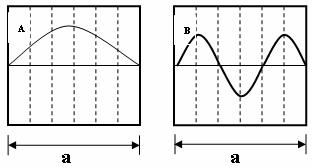

10、A、B两列简谐波在某时刻的波形如图所示，经过t=T_A时间(T_A为波A的周期)，两波再次出现如图波形，则两波的波速之比不可能的是

A、1：1　　　　　 B、2：1

C、3：1　　　　　 D、3：2
