13、一个质量为m，带有电荷-q的小物块，可在水平轨道OX上运动，O端有一与轨道垂直的固定墙，轨道处于匀强电场中，场强大小为E，方向沿OX轴正方向，如图所示，小物体以初速v₀

从离O点为x₀处沿OX轨道运动，运动时受到大小不变的摩擦力f

作用，且f＜qE。设小物体与墙碰撞时不损失机械能且电量保持不变。

求它在停止运动前所通过的总路程s。

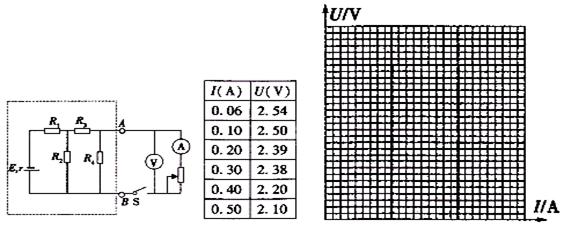

12．下图虚线方框内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间。电键S闭合后，实验中记录的6组电流表示数I、电压表示数U如下表所示。

(1)试根据这些数据在坐标纸上画出U-I图线。

(2)若将方框内的电路等效成电动势为E、内电阻为r的电源，从图线上求出电源的电动势E=_______V，内电阻r=______Ω。(保留2位有效数字)

(3)若电流表内阻为0，当滑动变阻器的滑片移至最上端时，电流表示数是_______A。

(4)变阻器滑片移动过程中，滑动变阻器的最大功率是_________W。

11、某研究性学习小组利用闪光照相研究物体的运动，通过闪光照相可以利用多次暴光在同一照相底片上记录下物体多次暴光的位置．如果有一个物体正在做匀加速直线运动，他们用固定在地面上的照相机对该质点进行闪光照相，已知闪光时间间隔为0.1s．对照片分析处理后得到如下数据，物体在第1次、第2次闪光的时间间隔内移动了0.02m；在第3次、第4次闪光的时间间隔内移动了0.08m．

(1)根据以上数据他们能否求出物体运动的加速度？如果能，继续回答第(2)问；如果不能，说明理由． 答：________．

(2)物体运动的加速度为____m/s²．

(3)物体在第3次闪光时运动的速度为____m/s

10.在交通事故中，测定碰撞瞬间汽车的速度，对于事故责任的认定具有重要的作用。《中国汽车驾驶员》杂志曾给出一个计算碰撞瞬间车辆速度的公式：，式中△L是被水平抛出的散落在事故现场路面上的两物体沿公路方向上的水平距离，h₁、h₂分别是散落物在车上时候的离地高度，如下图所示．只要用米尺测量出事故现场的△L、h₁、h₂三个量，根据上述公式就能够计算出碰撞瞬间车辆的速度．不计空气阻力，g取9.8m/s²，则下列叙述正确的有

A．A、B落地时间相同

B．A、B落地时间差与车辆速度无关

C．A、B落地时间差与车辆速度成正比

D．A、B落地时间差与车辆速度乘积等于△L

第Ⅱ卷(共85分)

9.如上右图所示，一放在光滑水平面上的弹簧秤，其外壳质量为，弹簧及挂钩质

量不计，在弹簧秤的挂钩上施一水平向左的力F₁，在外壳吊环上施一水平向右的

力F₂，则产生了沿F₁方向上的加速度，那么此弹簧秤的读数是

A、F₁　　　　　　　 B、F₂　　　　　　 C、F₂ +ma　　　　　　　　　　　 D、F₁－F₂ 　

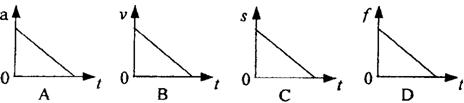

8.下面四个图象依次分别表示四个物体A、B、C、D的加速度、速度、位移和滑动摩擦力随时间变化的规律。其中物体可能受力平衡的是　　　　　

7.质量为m的物体，从静止开始以2g的加速度竖直向下运动h，不计空气阻力，则

　 A．物体的机械能保持不变　 B．物体的重力势能减小mgh

C．物体的动能增加2mgh　D．物体的机械能增加mgh

6.关于地球同步卫星，下列说法中正确的是

A.它的加速度小于9.8 m/s²　　 B.它的周期是24 h，且轨道平面与赤道平面重合

C.它处于平衡状态，距地面高度一定　 D.它的线速度大于7.9 km/s

5.如右图所示，轻绳一端系在质量为m的物件A 上，另一端系在一个套在粗糙竖直杆MN的圆环上.现用水平力F拉住绳子上一点O，使物件A从图中实线位置缓慢下降到虚线位置，但圆环仍保持在原来位置不动.则在这一过程中，环对杆的摩擦力F₁和环对杆的压力F₂的变化情况是

　 A.F₁保持不变，F₂逐渐增大　　 B.F₁逐渐增大，F₂保持不变

　 C.F₁逐渐减小，F₂保持不变　　 D.F₁保持不变，F₂逐渐减小

4.自1957年10月4日，前苏联发射了世界上第一颗人造卫星以来，人类的活动范围逐步扩展，现在已成功地把人造天体送到火星上漫步，我国也已实现载人航天飞行，并着手实施登月计划．下列有关人造天体的说法中正确的是

　 ①若卫星的轨道越高，则其运转速度越大，周期越大

　 ②做匀速圆周运动的载人空间站中，宇航员受力的作用，但所受合外力为零

　 ③做匀速圆周运动的载人空间站中，宇航员不能通过做单摆的实验测定空间站中的加速度

　 ④若地球没有自转，地球将没有同步卫星

　 A．①②　　　 B．③④　　 C．①②③　　　 D．②③
