16、如图所示，质量m=100g的小物块，从距地面h=2.0m处的斜轨道上由静止开始下滑，与斜轨道相接的是半径r=0.4m的圆轨道，若物体运动到圆轨道的最高点A时，物块轨道的压力恰好等于它自身所受的重力，求物块从开始下滑到A点的运动过程中，克服阻力做的功.(g=10m/s²)

15. 把一个质量为 m =0.2 kg的小球放在高度为 h = 5.0 m的直杆的顶端，如图所示，一颗质量为　 m＇ = 0.01kg的子弹以速度　 v₀ = 500m/s沿水平方向击穿小球，小球落地点与杆的水平距离S=20m．求：

(1)子弹落地点距杆的水平距离S＇；

(2)子弹击穿小球过程中系统损失的机械能．

14.一个允许通过最大电流为2A的电源和一个变阻器接成如图 (甲)所示的电路，变阻器最大阻值为R₀=22Ω，电源路端电压U随外电阻的变化规律如图 (乙)所示，图中U=12V的直线为图线的渐近线，求：

(1)电源电动势和内电阻；

(2)A、B空载时输出电压范围；

(3)A、B两端所接负载的最小电阻值。

13、一个质量为m，带有电荷-q的小物块，可在水平轨道OX上运动，O端有一与轨道垂直的固定墙，轨道处于匀强电场中，场强大小为E，方向沿OX轴正方向，如图所示，小物体以初速v₀

从离O点为x₀处沿OX轨道运动，运动时受到大小不变的摩擦力f

作用，且f＜qE。设小物体与墙碰撞时不损失机械能且电量保持不变。

求它在停止运动前所通过的总路程s。

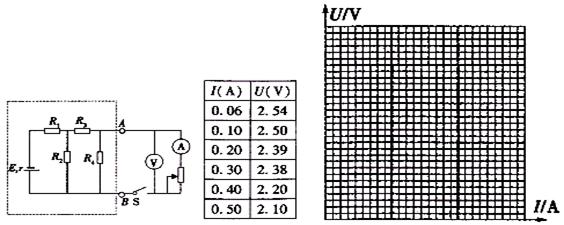

12．下图虚线方框内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间。电键S闭合后，实验中记录的6组电流表示数I、电压表示数U如下表所示。

(1)试根据这些数据在坐标纸上画出U-I图线。

(2)若将方框内的电路等效成电动势为E、内电阻为r的电源，从图线上求出电源的电动势E=_______V，内电阻r=______Ω。(保留2位有效数字)

(3)若电流表内阻为0，当滑动变阻器的滑片移至最上端时，电流表示数是_______A。

(4)变阻器滑片移动过程中，滑动变阻器的最大功率是_________W。

11、某兴趣小组为了测一遥控电动小车的额定功率，进行了如下实验：

①用天平测出电动小车的质量为0.4kg；②将电动小车、纸带和打点计时器按如图所示安装；③接通打点计时器(其打点时间间隔为0.02s)；④使电动小车以额定功率加速运动，达到最大速度一段时间后关闭小车电源，待小车静止时再关闭打点计时器(设小车在整个过程中所受阻力恒定)．

在上述过程中，打点计时器在纸带上所打的部分点迹如图所示．请你分析纸带数据，回答下列问题：

①该电动小车运动的最大速度为________m/s；(保留两位有效数字)

②该电动小车的额定功率为__________W．(保留两位有效数字)

10.在交通事故中，测定碰撞瞬间汽车的速度，对于事故责任的认定具有重要的作用。《中国汽车驾驶员》杂志曾给出一个计算碰撞瞬间车辆速度的公式：，式中△L是被水平抛出的散落在事故现场路面上的两物体沿公路方向上的水平距离，h₁、h₂分别是散落物在车上时候的离地高度，如下图所示．只要用米尺测量出事故现场的△L、h₁、h₂三个量，根据上述公式就能够计算出碰撞瞬间车辆的速度．不计空气阻力，g取9.8m/s²，则下列叙述正确的有

A．A、B落地时间相同

B．A、B落地时间差与车辆速度无关

C．A、B落地时间差与车辆速度成正比

D．A、B落地时间差与车辆速度乘积等于△L

第Ⅱ卷(共85分)

9.如上右图所示，一放在光滑水平面上的弹簧秤，其外壳质量为，弹簧及挂钩质

量不计，在弹簧秤的挂钩上施一水平向左的力F₁，在外壳吊环上施一水平向右的

力F₂，则产生了沿F₁方向上的加速度，那么此弹簧秤的读数是

A、F₁　　　　　　　 B、F₂　　　　　　 C、F₂ +ma　　　　　　　　　　　　　　　　　　　　　　　 D、F₁－F₂ 　

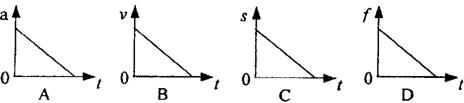

8.下面四个图象依次分别表示四个物体A、B、C、D的加速度、速度、位移和滑动摩擦力随时间变化的规律。其中物体可能受力平衡的是　

7.质量为m的物体，从静止开始以2g的加速度竖直向下运动h，不计空气阻力，则

　　 A．物体的机械能保持不变　 B．物体的重力势能减小mgh

C．物体的动能增加2mgh　D．物体的机械能增加mgh
