9、实验题(20分)

(1)在测定匀变速直线运动加速度的实验中，将以下步骤的代号按合理顺序填空写在横线上：_____________.

(A)拉住纸带，将小车移至靠近打点计时器处，先接通电源，后放开纸带；

(B)将打点计时器固定在平板上，并接好电路；

(C)把一条细绳拴在小车上，细绳跨过定滑轮，下面吊着重量适当的钩码；

(D)断开电源，取下纸带；

(E)将平板一端抬高，轻推小车，使小车恰能在平板上作匀速运动；

(F)将纸带固定在小车尾部，并穿过打点计时器的限位孔；

(G)换上新的纸带，再重复做两三次.

(2)某同学利用打点计时器所记录的纸带来研究做匀变速直线运动小车的运动情况，实验中获得一条纸带，如图三所示，其中两相邻计数点间有四个点未画出。已知所用电源的频率为50H_Z，则打A点时小车运动的速度v_A=_______m/s，小车运动的加速度a=_______m/s²。(结果要求保留三位有效数字)

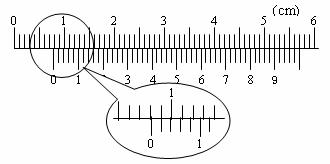

(3)．图中游标卡尺的读数为：　　　　　　　　　 cm、图中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为 　　　　　　mm。

8．一只气球以10m/s的速度匀速上升，某时刻在气球正下方距气球s₀＝6m处有一小石子以20m/s的初速度竖直上抛，则下述正确的是(g取10m/s²，不计空气阻力)(　　 )

A．石子能追上气球　　　　　　　　　 B．石子追不上气球

C．若气球上升速度为9m/s，其余条件不变，则石子在抛出后1s末追上气球

D．若气球上升速度为7m/s，其余条件不变，则石子到达最高点时，恰追上气球

第Ⅱ卷(非选择题 共72分)

7．某同学身高1.8m，在运动会场上他参加跳高比赛，起跳后身体横着越过了1.8m高度的横杆，据此可估算出他起跳时坚直向上的速度大约为(取g＝10m/s² )　　 (　　 )

A．2m/s　　　　　　　 B．4m/s C．6m/s D．8m/s

6．做初速度不为零的匀加速直线运动的物体，在时间T内通过位移s₁到达A点，接着在时间T内又通过位移s₂到达B点，则以下判断正确的是　　　　　 (　　 )

A．物体在A点的速度大小为　　　　 B．物体运动的加速度为

C．物体运动的加速度为　　　　　　 D．物体在B点的速度大小为

5．飞机起飞时，其竖直方向速度随时间变化规律如图所示，下列说法正确的是 (　　 )

A．飞机经20min达到最高点

B．飞机飞行的最大高度为6000m

C．飞机经5min达到最高点

D．飞机飞行的最大高度为4500m

4．物体以速度v匀速通过直线上的A、B两点，所用时间为t；现在物体从A点由静止出发，先匀加速直线运动(加速度为a₁ )到某一最大速度v_m后立即做匀减速直线运动(加速度大小为a₂)至B点速度恰好减为0，所用时间仍为t。则物体的　 (　　 )

A．v_m只能为2v，与a_1、a₂的大小无关

B．v_m可为许多值，与a_{1 、}a₂的大小有关

C．a₁、a₂须是一定的

D．a₁、a₂必须满足

3．物体静止在光滑水平面上，先对物体施一水平向右的恒力F₁，经t秒后物体的速率为v₁时撤去F₁，立即再对它施一水平向左的水平恒力F₂，又经2 t秒后物体回到出发点，此时速率为v₂，则v₁、v₂间的关系是　 (　　 )

A．　　B．2　　　 C．3 　　　D．5

2．小球做自由落体运动，与地面发生碰撞，反弹后速度大小与落地速度大小相等。若从释放小球时开始计时，且不计小球与地面发生碰撞的时间，则小球运动的速度图线可能是图中的 ( 　　　)

1．如图所示，A、B两物体相距s=7m，物体A以v_A=4m/s的速度向右匀速运动。而物体B此时的速度v_B=10m/s，向右做匀减速运动，加速度a =－2m/s²。那么物体A追上物体B所用的时间为(　　 )

A．7s　　　　　　 B．8s　　　　　 C．9s　　　　　　 D．10s

16、现有一种特殊的电池，它的电动势E约为9V，内阻r约为50Ω，已知该电池允许输出的最大电流为50 mA，为了测定这个电池的电动势和内阻，某同学利用如图(a)所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，阻值范围0-9 999Ω，R₀是定值电阻，起保护电路的作用．

(1)实验室备有的定值电阻R₀有以下几种规格：

A. 10Ω 2.5 W　　　 B. 100Ω 1. 0 W

C. 200Ω 1. 0 W　　 D. 2 000Ω 5.0 W

本实验应选哪一种规格？答　　　　　 。

(2)该同学接入符合要求的R₀后，闭合开关S，调整电阻箱的阻值，读取电压表的示数改变电阻箱阻值，取得多组数据，作出了如图 (b)所示的图线(已知该直线的截距为0.1 V^-1)．则根据该同学所作出的图线可求得该电池的电动势E为　　 V，内阻r为　 　　Ω.
