16．(10分)重150N的光滑球A悬空靠在墙和木块B之间，木块

B的重力为1500N，且静止在水平地板上，如图所示，求

(1)墙和木块B所受压力各为多少?

(2)水平地板所受的压力和木块B所受的摩擦力各为多少？

15．在“测定匀变速直线运动的加速度”的实验中，用打点计时器记录纸带运动的时间.计时器所用电源的频率为50Hz，图示为一次实验得到的一条纸带，纸带上每相邻的两计数点间都有四个点未画出，按时间顺序取0、1、2、3、4、5、6七个计数点，用米尺量出1、2、3、4、5、6点到0点的距离如图所示(单位：cm).由纸带数据计算可得小车的加速度大小 a＝　　　　　　　　　 ＝　　　　 (结果保留两位有效数字)，打计数点4时小车的即时速度大小 v₄＝　　　　 ．

14．在研究平抛运动时，为证明平抛运动竖直方向的分运动是自由落体运动．某同学设计了如图所示的实验装置：小球A沿轨道滑下，离开轨道末端时撞开轻质接触式开关S，被电磁铁吸住的小球B同时自由下落，发现位于同一高度的A、B两球总是同时落地．该现象说明了A球在离开轨道后，竖直方向的分运动是自由落体运动．下面列出了一些操作要求，你认为正确的是　　　　　　 ．

A．通过调节轨道，必须使轨道末端水平

B．通过调节整个装置，使A球离开轨道末端时与B

球从同一高度下落

　　 C．每次在轨道上端释放小球A的位置必须在同一点

　　 D．每次在轨道上端释放小球A，必须由静止释放

　　 E．必须改变整个装置的高度H做同样的实验

　 F．换用更加光滑的轨道重做试验，结果会更精确

13．某同学用20分度游标卡尺测某金属工件的内径时，应用　　　 测脚(填“A”或“B”)．该卡尺的游标尺有刻度部分的总长度为　　　　 mm，某次测量示数如右图，则金属工件的内径为　　　　　　　 mm.．

12．如图所示，物块P静止在水平面上。分别对它施加互相垂直的两个水平拉力F₁、F₂时(F₁>F₂)物块将分别沿F₁、F₂方向滑动，对应的滑动摩擦力大小分别是f₁、f₂，若从静止开始同时施加这两个水平拉力，物块受到的滑动摩擦力大小是f₃。则比较这三个摩擦力的大小，有f₁ ______ f₂， f₁ ______ f₃。

11．如图所示，物块M左侧与轻弹簧相连，弹簧左端固定在竖直墙上。开始时物块M静止在粗糙水平面上，弹簧处于被拉伸状态。现在对M施加一个从零开始逐渐增大的向右的水平拉力F，直到M开始向右运动为止。在这个过程中，弹簧的弹力大小变化情况是_______，水平面所受摩擦力大小的变化情况是_____________。

10．消防车的梯子，下端用光滑铰链固定在车上，上端搁在竖直光滑的墙壁上，如图所示，当消防人员沿梯子匀速向上爬时，消防车静止不动，不计梯子的重力，下面关于力的分析，正确的是

A．铰链对梯的作用力减小

B．铰链对梯的作用力方向逆时针转动

C．地对车的摩擦力增大

D．地对车的弹力不变

　　　　　　 第Ⅱ卷(非选择题共80分)

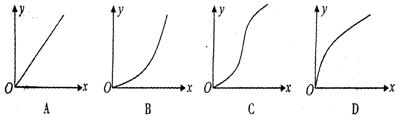

9．如图所示，一玻璃管中注满清水，水中放一软木做成的小圆柱(直径小于玻璃管的直径，轻重大小合适，使它能在水中匀速上浮)。先将玻璃管的开口端用橡皮塞塞紧，再将其倒置。在软木小圆柱上升的同时，将玻璃管水平向右加速移动，当玻璃管移到图中虚线位置时，软木小圆柱恰好运动到玻璃管的顶端。以下四个图中，能正确反映小圆柱在上述过程中运动轨迹的是

8．将一枚硬币放在匀速转动的唱片上，硬币与唱片保持相对静止时，关于硬币的受力情况，下列说法正确的是

　 A．硬币受静摩擦力、向心力，共两个力

　B．硬币受重力、支持力、静摩擦力，共三个力

　 C．硬币受重力、支持力、指向圆心的静摩擦力、切线方向的静摩擦力，共四个力

D．硬币受重力、支持力、静摩擦力、向心力，共四个力

7．乘坐游乐园的翻滚过山车时，质量为m的人随车一起在竖直平面内旋转，下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　

　A．车在最高点时人处于倒立状态，全靠保险带拉住，没有保险带人就会掉下来

　B．人在最高点时对座位仍可能产生压力，但是压力一定小于mg

　C．人在最低点时对座位的压力大于mg

　D．人在最低点时处于失重状态
