13．在“用单摆测定重力加速度”的实验中：

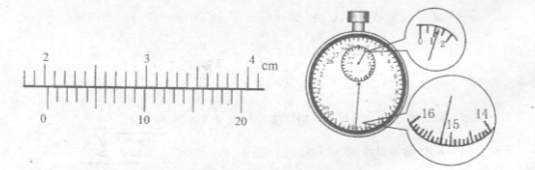

　 (1)(2分)一位同学用20等分刻度的游标卡尺测摆球的直径，测得的结果如图所示，则摆

　 球的直径D=　　　　 cm．　　

　 (2)(2分)另一位同学测定了单摆40次全振动的时间如图中秒表所示，那么秒表读数

　 是　　　　　 ，单摆的摆动周期是　　　　　 ．

　 (3)(2分)若测得的g值比当地的标准值偏小，你认为可能的原因是　　　　　

　　　　　　　 　　　　　　　　　　(写其中一条即可)．

12．如图所示，两条弯曲的金属导轨放在xoy坐标平面内，0至3l 为一个曲线变化周期．曲线部分都是正弦曲线中的某四分之一，直线部分的长度为2l，并且平行与x轴，它们之

间间距很小但彼此绝缘，左端通过电阻R连接．坐

标平面内有垂直于该平面的匀强磁场，磁感应强度

的大小为B．一根平行于y轴的长导体棒沿x轴匀速

运动，运动过程中与两金属导轨良好接触，导轨足

够长，除R外其余电阻都不计．测得电阻R在较长的t时间内的发热量为Q，则导体棒的速度为

A 　　　　　　B　　　　 C 　　　　　　　D

第II卷(非选择题共72分)

10．带等量异种电荷的点电荷固定在空间的A、B两点，CD为AB的中垂线，O为垂足，一个粒子在由AB、CD确定的平面内运动．右圈的四条弧形

虚线中，哪些是a粒子的可能轨迹

　　 A．①③　　　　　　　 B．②④　　　　　　　　　　　

　　 C．①　　　　　　　　 D．③

1I．如图所示，在光滑的水平面上有甲、乙两个带有光滑轨道的滑块，且轨道在同一竖直平面内，将甲滑块固定，让乙滑块自由静止．己知乙滑块的质量为m，今将一质量同为m的小球从甲轨道上距离水平面高为h处自由释放，小球恰能滚到乙滑块轨道上的P点．在乙滑块的凹内嵌入一只质量为m砝码后，并将其放回原处，重新让小球从甲轨道上距离水平面高为h’处自由释放，结果小球仍恰好滚到乙滑块轨道上的P点．则h与h’的比值为　

A．1：1　　　　 B．2：3 　　　C．4：3　　 D 8：3

9．如图所示，质量为m_l的物块放在车厢的水平底板上，用竖直细线通过光滑的定滑轮与质量为m₂的小球相连．车厢正沿水平直轨道向右行驶，此时与小球相连的细绳与竖直方向成 角，小球、物块与车厢均保持相对静止，由此可知

　 A．车厢的加速度大小为gsin

　 B．绳对物块的拉力大小为

　 C．底板对物块的支持力大小为(m₂一m₁)g

　 D．底板对物块的摩擦力大小为m₁gtan

8．如图所示，平行金属板电容器上极板原带有负电，下极板接地，有一带电微粒悬浮在极

板间．己知绿光刚好能使该金属发生光电效应．现让红光、紫光

分别照射在上级板上．则下列说法正确的是

　 A．红光照射过程中，带电粒子不发生运动，极板问不产生磁场

　 B．红光照射过程中，带电粒字向下运动，极板间产生磁场

　 C．紫光照射过程中，带电粒子不发生运动，极板间不产生磁场

　 D．紫光照射过程中，带电粒子向下运动，极板问产生磁场

7．如图所示，轻质刚性弹簧两端拴接着可看作质点的小球A和B．当两球静置于内壁光滑为R的半径为显的半球形容器内时，两球之间的距离为R，小球球心与弹簧轴芯所连的直线与水平方向夹角=30⁰，则A、B两小球的质量之比为　　

　　 A　　　 B．2　　 C．2　　　 D

6． 在如图所示的电路中，E为内阻不可忽略的电源，R₁ R₂ 为定值电阻，R为光敏电阻，无光照射时，为电路的总电阻比电源的内阻小；当有光照射在光敏电阻上且照射光的强度逐渐增大时，下列说法正确的是

A．电源消耗的总功率减少

B．外电路消耗的功率逐渐减少

C．外电路消耗的功率先增大后减少

D．电压表的读数增大，电流表的读数减小

5．有一只匀质椭球形玻璃球，长轴为8 cm，短轴为cm．在椭球的焦点F处有一小气

　 泡，为了测定该玻璃椭球的折射率，某同学将球的上半部

　 表面涂黑，只在球顶A处留出一小块可以透光的地方，如

　 图所示．从A处去看气泡，当视线与短轴的夹角为45⁰时

　 恰好看到气泡，则该玻璃的折射率为

A 　　　　B．

C．2　　　　 D．

4．如图所示，实线和虚线表示两个波长和振幅都相同的简谐横波(各只有半个波形)，两波

　 在同一根弹性绳上分别向左、向右传播，某一时刻两列波的位置

　 如图所示．P、Q、S表示弹性绳上的三个质点的平衡位置，下列

　 说法中正确的是

　 A．该时刻，的速度向上，Q的速度为零，S的速度向下

　 B．该时刻P的速度向下，Q的速度为零，S的速度向卜

　 C．该时刻P、Q、S都处于各自的平衡位置，各点振动速度相同

　 D．该时刻P、Q、S都处丁各自的平衡位置，但Q的速度最大

3．如图所示，一椭球形且表面积不变的气囊内装有…定质量的理想气体，通过气囊能与外

　 界大气迅速进行热交换．设外界大气的温度恒定A、B、　　

　 C、D为气囊上的四点，现用两手指从A、B两端缓慢挤

　 压气囊，仍保证A、B两端的距离比c、D两端的距离大，

　 此过程中下列说法正确的是

　 A．外界对气体做功，气体的内能增加

　 B．气体对外界做功，气体的内能减少

　 C．气体对外界做功，同时吸收热量，气体的内能不变

　 D．气囊内气体的压强逐渐减小
