12．(18分)如图所示，离子源A产生的初速度为零、带电荷量均为e、质量不同的正离子被电压为U₀的加速度电场加速后匀速通过准直管，垂直射入匀强偏转电场，偏转后通过极板HM上的小孔S离开电场，经过一段匀速直线运动，垂直于边界MN进入磁感应强度为B的匀强磁场．已知HO＝d，HS＝2d，∠MNQ＝90°.(忽略离子所受重力)

(1)求偏转电场场强E₀的大小以及HM与MN的夹角Φ；

(2)求质量为m的离子在磁场中做圆周运动的半径；

(3)若质量为4m的离子垂直打在NQ的中点S₁处，质量为16 m的离子打在S₂处，求S₁和S₂之间的距离以及能打在NQ上的正离子的质量范围．

11．(16分)一传送带装置如右图所示，其中AB段是水平的，长度L_AB＝4 m，BC段是倾斜的，长度l_BC＝5 m，倾角为θ＝37°，AB和BC在B点通过一段极短的圆弧连接(图中未画出圆弧)，传送带以v＝4 m/s的恒定速率顺时针运转．已知工件与传送带间的动摩擦因数μ＝0.5，重力加速度g取10 m/s².现将一个工件(可看做质点)无初速度地放在A点，求：

(1)工件第一次到达B点所用的时间：

(2)工件沿传送带上升的最大高度；

(3)工件运动了23 s时所在的位置．

10．(15分)山地滑雪是人们喜爱的一项体育运动．一滑雪道由AB和BC组成，AB是倾角为37°的斜坡，BC是半径为R＝5 m的圆弧面，圆弧面和斜面相切于B，与水平面相切于C，如图所示，AB竖直高度差h1＝8.8 m，竖直台阶CD高度差为h2＝5 m，台阶底端与倾角为37°的斜坡DE相连．运动员连同滑雪装备总质量为80 kg，从A点由静止滑下通过C点后飞落到DE上(不计空气阻力和轨道的摩擦阻力，g取10 m/s2，sin 37°＝0.6，cos 37°＝0.8)．求：(1)运动员到达C点的速度大小；

(2)运动员经过C点时轨道受到的压力大小；

(3)运动员通过C点后飞落到DE上所用时间．

9．(8分)在“描绘小灯泡的伏安特性曲线”的实验中，除有一标有“6 V,1.5 W”的小灯泡、导线和开关外，还有：

A．直流电源6 V(内阻不计)

B．直流电流表0-3 A(内阻10.1 Ω以下)

C．直流电流表0-300 mA(内阻约为5 Ω)

D．直流电压表0-10 V(内阻约为15 kΩ)

E. 滑动变阻器10 Ω，2 A

F．滑动变阻器1 kΩ，0.5 A

实验要求小灯泡两端的电压从零开始变化并能进行多次测量．

(1)实验中电流表应选用________，滑动变阻器应选用________(均用序号表示)．

(2)在方框内画出实验电路图．

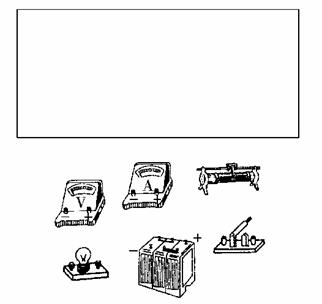

(3)试将图中所示器材连成实验电路．

8．(4分)做“验证牛顿运动定律”的实验，主要的步骤有

A．将一端附有定滑轮的长木板放在水平桌面上，取两个质量相等的小车，放在光滑的水平长木板上

B．打开夹子，让两个小车同时从静止开始运动，小车运动一段距离后，夹上夹子，让它们同时停下来，用刻度尺分别测出两个小车在这一段时间内通过的位移大小

C．分析所得到的两个小车在相同时间内通过的位移大小与小车所受的水平拉力的大小关系，从而得到质量相等的物体运动的加速度与物体所受作用力大小的关系

D．在小车的后端也分别系上细绳，用一只夹子夹住这两根细绳

E．在小车的前端分别系上细绳，绳的另一端跨过定滑轮各挂一个小盘，盘内分别放着数目不等的砝码，使砝码盘和盘内砝码的总质量远小于小车的质量．分别用天平测出两个砝码盘和盘内砝码的总质量．

上述实验步骤，正确的排列顺序是________．

7．如图所示，质量为M、长度为L的小车静止在光滑的水平面上．质量为m的小物块(可视为质点)放在小车的最左端．现用一水平恒力F作用在小物块上，使物块从静止开始做匀加速直线运动．物块和小车之间的摩擦力为F_f.物块滑到小车的最右端时，小车运动的距离为l.在这个过程中，以下结论正确的是(　)

A．物块到达小车最右端时具有的动能为(F－F_f)(L+l)

B．物块到达小车最右端时，小车具有的动能为F_fl

C．物块克服摩擦力所做的功为F_f(L+l)

D．物块和小车增加的机械能为Fl

6．如图所示，一电场的电场线分布关于y轴(沿竖直方向)对称，O、M、N是y轴上的三个点，且OM＝MN.P点在y轴右侧，MP⊥ON.则(　)

A．M点的电势比P点的电势高

B．将负电荷由O点移动到P点，电场力做正功

C．M、N两点间的电势差大于O、M两点间的电势差

D．在O点静止释放一带正电粒子，该粒子将沿y轴做直线运动

5．宇宙飞船运动中需要多次“轨道维持”．所谓“轨道维持”就是通过控制飞船上发动机的点火时间和推力的大小和方向，使飞船能保持在预定轨道上稳定运行．如果不进行“轨道维持”，由于飞船受轨道上稀薄空气的影响，轨道高度会逐渐降低，在这种情况下飞船的动能、引力势能和机械能的变化情况将会是(　)

A．动能、重力势能和机械能逐渐减小

B．重力势能逐渐减小，动能逐渐增大，机械能不变

C．重力势能逐渐增大，动能逐渐减小，机械能不变

D．重力势能逐渐减小，动能逐渐增大，机械能逐渐减小

4．质量为m的物体，在F1、F2、F3三个共点力的作用下做匀速直线运动，保持F1、F2不变，仅将F3的方向改变90°(大小不变)后，物体可能做　 (　)

A．加速度大小为的匀变速直线运动

B．加速度大小为的匀变速直线运动

C．加速度大小为的匀变速曲线运动

D．匀速直线运动

3．如图所示，在光滑的水平桌面上有一个物体A，通过绳子与物体B相连，假设绳子的质量以及绳子与定滑轮之间的摩擦力都可以忽略不计，绳子不可伸长，如果mB＝3mA，则物体A的加速度大小等于(　)

A．3g　　　　B．g

C.　 　　　　　　　　　　　　 D.
