19．(13分)如图所示，在动摩擦因素μ=0.2的水平面AB上，水平恒力F推动质量为m=1kg的物体从A点由静止开始作匀加速直线运动，物体到达B点时撤去F，接着又冲上光滑斜面(设经过B点前后速度大小不变)，最高能到达C点。用速度传感器测量物体的瞬时速度，并在表格中记录了部分测量数据。求：(g取10m/s²)

(1)恒力F 的大小；

(2)在答题纸的坐标上标出记录的数据点，并作v-t图；

(3)求出物体到达交界面上B点时的速度和时间；

(4)若撤去推力F，在A处给物体一个水平向左的初速度v₀，恰能使物体运动到C点，求此初速度v₀的大小。

18．(10分)如图所示，遥控电动赛车(可视为质点)从A点由静止出发，经过时间t后关闭电动机，赛车继续前进至B点后进入固定在竖直平面内的圆形光滑轨道，通过轨道最高点P后又进入水平轨道CD上。已知赛车在水平轨道AB部分和CD部分运动时受到阻力恒为车重的0.5倍，即k=F_f/mg=0.5，赛车的质量m=0.4kg，通电后赛车的电动机以额定功率P=2W工作，轨道AB的长度L=2m，圆形轨道的半径R=0.5m，空气阻力可忽略，取重力加速度g=10m/s²。某次比赛，要求赛车在运动过程中既不能脱离轨道，又在CD轨道上运动的路程最短。在此条件下，求：

(1)小车在CD轨道上运动的最短路程

(2)赛车电动机工作的时间

17．(8分)如图所示，匀强电场方向沿x轴的正方向，场强为E。在A(l，0)点有一个质量为m，电荷量为q 的粒子，以沿 y 轴负方向的初速度v₀开始运动，经过一段时间到达B(0，-l)点，(不计重力作用)。求：

(1)粒子的初速度v₀的大小。

(2)当粒子到达B点时，电场力对粒子做功的瞬时功率。

16．如图所示，A、B为平行板电容器的金属板，G为静电计，开始时开关S闭合，静电计指针张开一定角度。若保持开关S闭合，将A、B两极板靠近些，针张开角度将　　　　 ；若断开开关S后，将A、B两极板靠近些针张开角度将　　　　 (填“变小”、“不变”或“变大”)

15．学习楞次定律的时候，老师往往会做如图所示的实验。图中，a、b都是很轻的铝环，环a是闭合的，环b是不闭合的。a、b环都固定在一根可以绕O点自由转动的水平细杆上，开始时整个装置静止。当条形磁铁N极垂直a环靠近a时，a环将　　　　　 ；当条形磁铁N极垂直b环靠近b时，b环将　　　　　 。(填“靠近磁铁”、“远离磁铁”或“静止不动”)

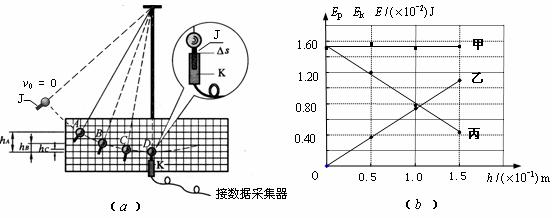

14．DIS实验是利用现代信息技术进行的实验。老师上课时“用DIS研究机械能守恒定律”的装置如图(a)所示，在某次实验中，选择DIS以图像方式显示实验的结果，所显示的图像如图(b)所示。图像的横轴表示小球距D点的高度h，纵轴表示摆球的重力势能E_p、动能E_k或机械能E。试回答下列问题：

(1)图(b)的图像中，表示小球的重力势能E_p、动能E_k、机械能E随小球距D点的高度h变化关系的图线分别是________________(按顺序填写相应图线所对应的文字)。

(2)根据图(b)所示的实验图像，可以得出的结论是____________________________。

13．据中新社2010年3月10日消息，我国将于2011年上半年发射“天宫一号”目标飞行器，2011年下半年发射“神舟八号”飞船并与“天宫一号”实现对接。在“天宫一号”绕地球做匀速圆周运动中，由于失重，因此无法利用天平称出物体的质量。某同学设计了下述实验方法并巧妙地测出了一物块的质量。将一带有推进器、总质量为m=5 kg的小车静止放在一平台上，平台与小车间的动摩擦因数为0.005，开动推进器，小车在推进器产生的恒力作用下从静止开始运动，测得小车前进1.25 m历时5s。关闭推进器，将被测物块固定在小车上，重复上述过程，测得5s内小车前进了1.00m．则推进器产生的恒力大小为　　　　　　 N，用上述方法测得的物块的质量M为　　　　　　 kg。

12．如图所示，匀强电场水平向右，虚线右边空间存在着方向水平、垂直纸面向里的匀强磁场，虚线左边有一固定的光滑水平杆，杆右端恰好与虚线重合。有一电荷量为q、质量为m的小球套在杆上并从杆左端由静止释放，带电小球离开杆的右端进入正交电、磁场后，在开始一小段时间内，小球：

A．可能做匀速直线运动

B．一定做变加速曲线运动

C．重力势能可能减小

D．电势能可能增加

11．图中为一理想变压器，原副线圈的总匝数比为1：2，其原线圈与一电压有效值恒为220V的交流电源相连，P为滑动头。现令P从均匀密绕的副线圈最底端开始，沿副线圈缓慢匀速上滑，直至“220V60W”的白炽灯L两端的电压等于其额定电压为止。U₁表示副线圈两端的总电压，U₂表示灯泡两端的电压，用I₁表示流过副线圈的电流，I₂表示流过灯泡的电流，(这里的电流、电压均指有效值)。下列4个图中，能够正确反映相应物理量的变化趋势的是：

10．图中A为理想电流表，V₁和V₂为理想电压表，R₁为定值电阻，R₂为可变电阻，电源E内阻不计，则：

A．R₂不变时，V₂读数与A读数之比等于R_l　

B．R₂不变时，V_l表示数与A示数之比等于R_l

C．R₂改变一定量时，V₂读数的变化量与A读数的变化量之比的绝对值等于R₁

D．R₂改变一定量时，V₁读数的变化量与A读数的变化量之比的绝对值等于R₁
