13．(12分) 如图所示为车站使用的水平传送带装置的示意图，绷紧的传送带始终保持3．0m/s的恒定速率运行，传送带的水平部分AB距离水平地面的高度h = 0．45m．现有一行李包(可视为质点)由A端被传送到B端，且传送到B端时没有及时取下，行李包从B端水平抛出，不计空气阻力，取g＝10m/s²．

　 (1)若行李包从B端水平抛出的初速度v=3．0m/s，求它在空中运动的时间和飞行的水平距离．

　 (2)若行李包以v₀ =1．0m/s的初速度从A端向右滑行，行李包与传送带间的动摩擦因数μ=0．20．要使它从B端飞出的水平距离等于(1)中所求的水平距离，求传送带的长度应满足的条件．

12．(10分) 把一根长l = 10cm的导线垂直磁感线方向放入如图所示的匀强磁场中，

　 (1)当导线中通以I₁ = 2A的电流时，导线受到的安培力大小为 1．0×10^－7N，则该磁场的磁感应强度为多少？

　 (2)若该导线中通以I₂ = 3A的电流，则此时导线所受安培力大小是多少？方向如何？

11．(10分)短跑名将博尔特在北京奥运会上创造了100m和200m短跑项目的新世界纪录，他的成绩分别是9．69s和l9．30s．假定他在100m比赛时从发令到起跑的反应时间是0．15s，起跑后做匀加速运动，达到最大速率后做匀速运动．200m比赛时，反应时间及起跑后加速阶段的加速度和加速时间与l00m比赛时相同，但由于弯道和体力等因素的影响，以后的平均速率只有跑l00m时最大速率的96%．求：

　 (1)加速所用时间和达到的最大速率。

　 (2)起跑后做匀加速运动的加速度。(结果保留两位小数)

10．如图，一热敏电阻R_T 放在控温容器M内：

　　　 为毫安表，量程6mA，内阻为数十欧姆；E为直流电源，电动势约为3V，内阻很小；R为电阻箱，最大阻值为999．9Ω；S为开关。已知R_T 在95℃时阻值为150Ω，在20℃时的阻值约为550Ω。现要求在降温过程中测量在95℃-20℃之间的多个温度下R_T 的阻值。

　 (1)在图中画出连线，完成实验原理电路图

　 (2)完成下列实验步骤中的填空

　　　 　　 ①依照实验原理电路图连线

　　　 　　 ②调节控温容器M内的温度，使得R_T 温度为95℃

　　　 　　 ③将电阻箱调到适当的初值，以保证仪器安全

　　　 　　 ④闭合开关。调节电阻箱，记录电流表的示数I₀ ，

并记录___________________。

　　 　 ⑤将R_T 的温度降为T₁ (20℃＜T₁＜95℃)；调节电阻箱，使得电流表的读数_______________________,记录__________________________________。

　　 　　 ⑥温度为T₁ 时热敏电阻的电阻值R_T1 =______________。

　　 　　 ⑦逐步降低T₁ 的数值，直至20℃为止；在每一温度下重复步骤⑤⑥

9．(1)某同学用打点计时器测量做匀加速直线运动的物体的加速度，电源频率f=50Hz在线带上打出的点中，选出零点，每隔4个点取1个计数点，因保存不当，纸带被污染，如是22图1所示，A、B、C、D是依次排列的4个计数点，仅能读出其中3个计数点到零点的距离：

　　　 =16．6mm　　 　=126．5mm　 　=624．5mm

　　　 若无法再做实验，可由以上信息推知：

　　　 ①相信两计数点的时间间隔为__________S

　　　 ②打C点时物体的速度大小为____________m/s(取2位有效数字)

　　　 ③物体的加速度大小为__________(用、、、和f表示)

8．如图所示，在外力作用下某质点运动的v-t图象为正弦曲线．从图中可以判断　　　　　　　　　　　　 (　　 )

A．在时间内，外力做正功

　　　 B．在时间内，外力的功率逐渐增大

　　　 C．在时刻，外力的功率最大

　　　 D．在时间内，外力做的总功为零

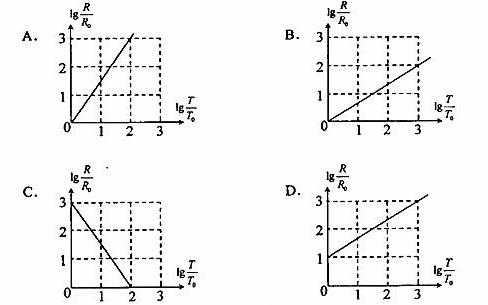

7．太阳系中的8大行星的轨道均可以近似看成圆轨道．下列4幅图是用来描述这些行星运动所遵从的某一规律的图像．图中坐标系的横轴是，纵轴是;这里T和R分别是行星绕太阳运行的周期和相应的圆轨道半径，和分别是水星绕太阳运行的周期和相应的圆轨道半径．下列4幅图中正确的是　　　　　　　　　　　　　　　　　　　　 (　　 )

6．将一个物体以某一速度从地面竖直向上抛出，设物体在运动过程中所受空气阻力大小不变，则物体

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．刚抛出时的速度最大　　　　　　　　　　　　　　　　 B．在最高点的加速度为零

　　　 C．上升时间大于下落时间　 　　　　　　　　　　　　 D．上升时的加速度等于下落时的加速度

5．一定质量理想气体的状态经历了如图所示的、、、四个过程，

其中的延长线通过原点，垂直于且与水平轴平行，与平行，

则气体体积在　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．过程中不断增加　　　　　　　　　　　　　　　　　 B．过程中保持不变

　　　 C．过程中不断增加　　　　　　　　　　　　　　　　　 D．过程中保持不变

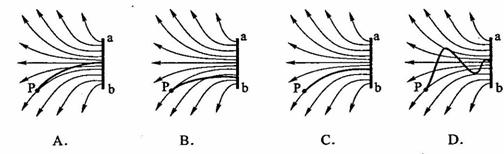

4．静电除尘器是目前普遍采用的一种高效除尘器．某除尘器模型的收尘板

是很长的条形金属板，图中直线为该收尘板的横截面．工作时收尘板

带正电，其左侧的电场线分布如图所示；粉尘带负电，在电场力作用下

向收尘板运动，最后落在收尘板上．若用粗黑曲线表示原来静止于点

的带电粉尘颗粒的运动轨迹，下列4幅图中可能正确的是(忽略重力和空

气阻力)　　 　　　　　　　　　　　　　　　　　　　　　　　(　　 )
