l3．如图所示是某地的等高线地形图，由图，如你想攀登B高地，有CB、DB两条登山路线，其中坡度较陡的是　　 路线：当你分别在A、B两处时，你的重力势能在　　 (选填字母)处更大．

14．一节干电池的电压为　　　 V，不高于　　　 V的电压才是安全电压．

12．如图所示为一个固体被均匀加热熔化时的温度一时间图像，则下列说法中正确的是

　 A．此固体的内能不变

　 B．此固体是晶体

　 C．在熔化过程中该物质的比热容变大了

　 D．在熔化过程中该物质的比热容变小了

第Ⅱ卷(非选择题，共76分)

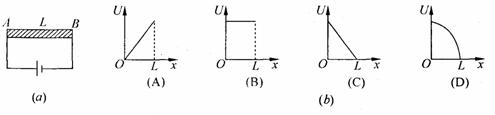

11．如图(a)所示的电路中，AB为粗细均匀的长为L的电阻线，以AB上的各点对B点的电压U为纵坐标，各点离B点的距离为x为横坐标，则U随x变化的图线为图(b)中的

10．在光滑的玻璃棒上套有两个可自由移动的螺线管A和B，如图所示，当开关S闭合时，A、B两螺线管将

　 　A．向左右分开　　　　 B．向中间靠拢

　 C．静止不动　　　　　 D．先向左右分开，后向中间靠拢

9．下列电器中，根据电磁感应原理制成的是　

　 A．电磁继电器　　　　 B．发电机　　　 C．电热器　　　 D．电吹风　　

8．电扇接通电源正常工作后，电流做功的结果是

　 A．电能只转化为动能　　　　　　 B．电能只转化为内能

　 C．电能只转化为机械能　　　　　 D．电能转化为内能和机械能

7．小刚利用电能表测量某家用电器的电功率，当电路中只有这个用电器工作时，测得在15min内，消耗的电能为0．3kw·h，那么，这个用电器是

　 A．空调机　　　　 B．电冰箱　　　　 C．电视机　　　　 D．白炽灯

6．关于电功和电功率，下列说法中正确的是

　 A．电流做的功越多，其功率越大

　 B．用电器的额定功率越人，消耗的电能一定越多

　 C．两个用电器的功率相同，电流做的功一定也相等

　 D．在相等的时间内，电流做功较多的用电器的功率一定较大

5．一根粗细均匀的电阻线，阻值为5，若将它截去一半，然后均匀拉到原长，则此时电阻线的电阻为

　 A．大于5　　 B．小于5　　 C．等于5　　 D．无法判断

4．已知电阻，电源电压U不变，在如图所示的四种接法中通过电流表电流最大的是
