27．某班同学到实验室做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为3.8V，电阻约为10Ω。实验室有如下器材：电源(电压为6V)、电流表(0~0.6A　 0~3A)、电压表(0~3V　 0~15V)、开关各一只，导线若干，滑动变阻器三只：R₁(5Ω　 0.5A)、

R₂(10Ω　 0.5A)、R₃(500Ω　 1A)。同学们设计的电路如图所示：

(1)电压表应选用　　　　 挡，滑动变阻器应选用　　　　　 (选填“R”、“R”、“R”)；

(2)实验电路接好后，合上开关时，部分同学发现电路出现故障，主要有下表所列的两种情况，请根据现象和检测结果指出故障的可能原因：

　　 (3)下表为某小组的实验记录分析表：

实验序号	电压表示数/V	电流表示数/A	功率/W	额定功率/W
1	3.0	0.36	1.08
2	3.8	0.4	1.52
3	4.5	0.42	1.89

老师认为该小组数据处理过程有误，你认为正确测量结果P_额=　　　　　 W。

26．物理兴趣小组的同学利用星期天开展一次登山活动，想利用所学的物理知识测量花果山的高度。若已知在竖直方向每升高10m大气压强减小Δp，且山下的大气压强为p₀。他们随身携带了注射器(有刻度部分的容积为V)、弹簧测力计、细线、刻度尺等。到达山顶后，他们首先排尽针筒内的空气并用橡皮帽封住其小孔，进行了如图所示的实验。(实验中针筒与活塞之间的摩擦不计)

(1)为了测量山顶的大气压强，你认为实验中应测出的物理量有(指出物理量的名称并用相应的符号表示)：　 　　　　　　　 ；

(2)山顶的大气压强p＝　　　　(用所测量的物理量及已知量表示)；

(3)花果山的高度h＝　　 　　　　　　 (用所测量的物理量及已知量表示)。

25．1820年，安培在科学院例会上做了一个小实验，引起了与会科学家的极大兴趣。他将一个螺线管从中间用细线悬挂起来，使之可以灵活转动。实验发现，通电螺线管静止时两端总是指向南北方向。若实验中螺线管的绕线情况如上图所示，且静止时左端指南。请用箭头在图中标出电流方向。

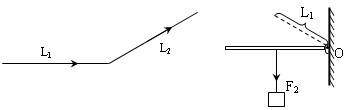

24．(1)如图所示，L₁为入射光线，L₂为出射光线。请在图中添加合理的光学器件。(注意所添加的器件位置要正确)

(2)如图所示，杠杆在力F₁、F₂作用下处于平衡状态，L₁为F₁的力臂。请在图中作出F₂的力臂L₂及力F₁。

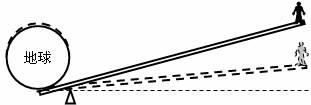

23．我们在学习杠杆原理时知道阿基米德有一句豪言壮语--“给我一根杠杆和一个支点，我就能撬动地球”。小刚同学对此产生了疑惑，他查阅了有关资料，知道地球的质量为6 ×10²⁴kg。并且假设支点距地球1m，阿基米德给杠杆的最大压力为600N，则阿基米德需要一根约为　　　 m的轻质杠杆。即使他以100km/h的速度(相当于小汽车在高速公路上的速度)匀速下压杠杆，要将地球撬起1cm，也需要　　　 年(1年约为10⁴小时)。小刚据此指出这一豪言壮语是不可能实现的。你对小刚同学的做法有何评价　　　　 。

三、作图和实验题(本大题共5小题，28题4分，其余各题每图或每空各2分，共26分)

22．如图是电动汽车动力系统示意图。汽车行驶时，通过改变滑动变阻器的阻值来调节电动机转速，从而改变行驶速度。当汽车速度最大时，电压表的示数为180V，电流表的示数为15A，此时电动机消耗的功率为　　W。若电动机的内阻为0.4Ω，则电动机内阻的发热功率为　　　 W。

21．如图所示，A、B、C三点所受液体的压强p_A、p_B、p_C由大到小的顺序是　　　　　 。

20．如图是收音机的调台面板，“FM”和“AM”为两个波段，　　　 波段的波长较长；图中“750”字样代表接收电磁波的波长为　　　 m。

19．某同学家的电能表本月末抄表时的示数如图所示，若本月应交电费45元，且电价为0.5元/度，则上次抄表时的示数应为　　　 kWh；从本电能表面板上你还能看到哪些信息　　　 (只要写出一条即可)。

18．我市地处沿海，昼夜温差较小，是因为　　　　　　　　 ；洗完海澡上岸后被风一吹感到较冷是因为　　　　　　　 。
