24．由一个挂有小球的细线组成的单摆，如图所示，小球初始位置在A处，自由摆动经过B、C处，再来回摆动．问：

　 (1)小球由C运动到B的过程中，　　　　 能转化为　　　　 能：

　 (2)在实际做这个实验时，小球最终将停在　 　　　　处，其原因是　　　　 ．

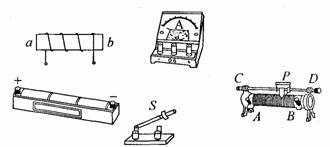

23．把图中的元件连接起来，导线不得交叉，并符合以下的要求：

　 (1)开关S闭合后，螺线管的a端为N极，b端为S极．

　 (2)滑动变阻器的滑片P向左移动时，电流表的示数变大，螺线管的磁性增强．

22．小明想在家庭电路里增加一个插座和一个电灯，并用一个开关来控制电灯，请把图所示的插座、电灯、开关按要求连入电路中。

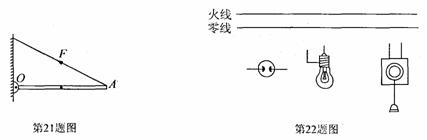

21．如图，均匀硬棒OA可绕O点转动，A端用细绳拉着挂在墙上，请在图中画出细绳对棒的拉力F的力臂L．

20．用一个重10N的定滑轮吊起一个重500N的物体，至少需要　　　 N的拉力，若改用一个重20N的动滑轮，则至少需要　　　 N的拉力．

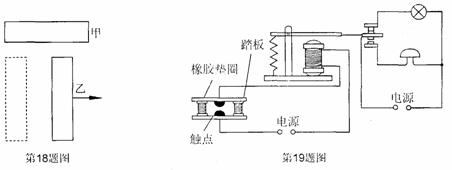

19．如上图所示是王强同学在研究性学习的活动中为某仓库设计的一种防盗报警器，其踏板放存仓库的门口，电铃利电灯放在值班室内，观察电路可知，这个报警器的工作情况是：有人踩踏板时，　　 　　，无人踩踏板时，　　　　　 ．

18．由甲、乙两根外形、颜色都相同的钢棒，两端没有任何标记，其中至少有一根是永磁体．现将甲水平放置，手握乙从甲的一端移向另一端，如图所示，若移动过程中手感到受力均匀，则可以肯定：甲是　　　　 ，乙是　　　　　 ．

17．丹麦科学家　　　　　 首先通过实验发现了电流周围空间存在磁场．

16．我市实行“分时电费”的计费制度，计费方法如表中所示，这样既可以减轻高峰时段电网压力，又能节省用户的电费支出，小明家中的电热水器上标有“220V2000W”字样，则改电热水器常工作时的功率为　　　　 W．若该电热水器每天正常工作1h，将它的工作时间从高峰时段移至低峰时段，则小明家每月(按30天计)可节省电费　　　　 　元．

15．电子式电能表已开始走进千家万户，如图是某电子式电能表的表盘(局部)，则该表允许通过的最大电流为　　　 A，使用该表的电路最多让　　　　 只“PZ220-100”的白炽灯同时正常发光，若某用电器单独接在该电能表上，一段时间内指示灯闪烁了160次，则该用电器消耗的电能为　　　　 J．
