26．小红和小明在做“用电流表和电压表测电阻”的实验。

(1)请你帮助他们在实物连接图甲中，用笔画线代替导线将所缺的导线补上。

(2)当小红完成电路连接后就准备闭合开关，同伴小明提醒还有一处不妥当，你知道小明提醒的是什么吗?答：　　　　　　　　　　　。 　

(3)在某次测量中电流表示数如图乙所示，则I＝　　 A。

(4)在实验过程中，小红突然发现电流表没有示数，而电压表有示数，且接近于电源电压，则故障可能是：　　　　　　　　。

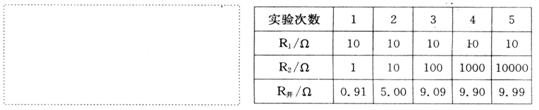

(5)小红还准备探究“电阻并联时总电阻与各部分电阻的关系”。取来一个10Ω定值电阻和一个电阻箱()。请你在下面的方框中为她设计一个实验电路图。

(6)小红将数据填入表中，分析表中数据，得出：。同伴小明发现：电阻并联时的总电阻比各部分电阻都要小，而且当R₂远大于R₁时，　　　。

(7)我们知道电压表也是有电阻的，当它并联在电阻两端测电压时，对原电路会造成一定的影响．如图丙所示，则电压表测出的电压值比真实值要　(大／小)，当被测电阻阻值　　　时，电压表的测量值更接近真实值。

25．在骑自行车上学的路上，小红看见红灯亮起时，同学小明远远的就停止蹬踏，让车自由滑行，车恰好停在斑马线前。小红想：车滑行的距离可能与哪些因素有关呢?

　 她猜想：①车滑行距离与车速有关；②车滑行距离与车的质量有关；③……

　 为此，她取来空的圆柱型的玻璃瓶模拟车轮滚动，探究玻璃瓶在水平桌面上前进距离与哪些因素有关。

(1)她在探究猜想①时，准备采用施加大小不同的力去撞击玻璃瓶，使它在水平桌面上沿直线滚动，直到停止，观察它前进的距离。除此以外，你还能想到其他更好的办法吗?在方框中画出你的设计简图，并加以简短的文字说明。

(2)她在探究猜想②时发现：如果控制玻璃瓶开始滚动时的速度相同，空玻璃瓶前进的距离和在玻璃瓶里装满沙子前进的距离几乎相等，但玻璃瓶里盛水前进的距离要小些．就这个现象，如果要继续探究猜想②，你接下来将如何操作?

　 答：　　　　　　　　　　　　　　　　　。

24．为了比较水和沙子容热本领的大小，小明做了下图所示的实验：在2个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如下：

(1)在此实验中，用加热时间的长短来表示物质　。

(2)分析下表中的实验数据可知；质量相同的水和沙子，升高相同的温度时，水吸收的热量　(大于／小于)沙子吸收的热量。

(3)如果加热相同的时间，质量相同的水和沙子，　 　 (沙子／水)升高的温度更高．

(4)实验中有些同学发现：刚开始加热时，情况与(3)结论不符，你认为可能的原因是：　　　　　 。　

23．小明和小红在课堂上测量了老花眼镜的焦距。他们联想到：能否测量近视眼镜的焦距呢？于是，他们在课后对此问题展开了探究：

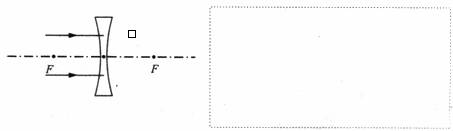

(1)他们想到近视眼镜属于凹透镜，回忆了凹透镜对光线的作用，请你帮他们完成图中的光路图。

(2)如果要利用太阳光测量近视眼镜的焦距，他们还需要选择什么器材?答：　　　。

(3)请你在方框里帮他们写出实验的操作步骤(也可以画出示意图说明)。

(4)根据你的设计，近视眼镜焦距的表达式是：　　　　　　　　　。

(5)若要使焦距测量得更准确些，在操作中要注意：　　　　　　　　。

22．小明在“探究物质的质量与体积的关系”实验中。

(1)用调节好的天平称一个物体的质量，当把物体放到天平左盘时，右盘中的砝码和游码所处的位置如图甲所示，天平平衡，请你将数据记录在下表内。

(2)将该物体放到盛有70cm³水的量筒中，量筒中的水面如图乙所示，将物体体积记录在下表内。

(3)按照上两步骤，小明继续测量了2个同种物质组成的物体的质量和体积，并将数据记录在下表一中，请你根据表中的数据在图丙的坐标纸上用 “×”描点，作出图像，观察图像并得出结论：　　　　　　　　　　　　　。

表一：　　　　　　　　　　　　表二：

(4)小明又测量了3个不同物体的质量和体积，并将数据记录在表二中，请你根据表中的数据在图丙的坐标纸上用“×”描点。观察分析做出判断：　　　　　　。

(5)一个与D相同物质组成的物体，体积是10cm3，它的质量是　　g。

21．根据图中小磁针静止时的情况，画出线圈的绕法。

20．请在图中画出木棒受到的重力和木棒对墙壁的压力的示意图。

19．如图所示，-束光射向三棱镜，画出这束光两次折射的大致光路。

18．2008年北京奥运会正在向我们走来，“绿色、环保、人文”的北京奥运引起人们的广泛关注。

(1)在奥运村将大量使用太阳能这一清洁能源。下图为布设的太阳能路灯照片，太阳能电池在阳光照射下将太阳能转换为　　能储存起来，供夜晚路灯照明使用。

(2)奥运场馆的设计中另一个有代表性的环保举措是建立水资源综合利用系统。通过在地下建蓄水池将雨水、中水收集处理，用于冲厕、洗车、道路浇洒及绿化。

小明看到一个自来水龙头没有关紧，水一滴一滴断续地滴落到地上。他想这个水龙头一昼夜要浪费多少水啊！为了测算水龙头一昼夜要浪费的水量，他找来了秒表、量筒。将量筒放在水龙头下，当听到水滴滴在量筒里的声音开启秒表计时，并数“l”，一直数到40滴时，按下秒表停止计时，读出秒表的示数为12s，量筒里水的体积是10m1。则每一滴水的体积为　m1，一昼夜要浪费的水量是　L。

(3)下图是2008奥运部分比赛项目的标志图，这些项目所包含的物理知识有：(写出2点即可)　 　　　　　　　；　　　　　　　　。

(4)在足球比赛中有一种球叫“香蕉球”，如下图所示，贝克汉姆特别擅长踢这种球。这种球边旋转边前进，在旋转方向与球前进方向相同的一侧，空气相对于球的流速比另一侧　　(大/小)。由于球两侧空气的流速不等，产生压强差，最终导致球沿弧线飞行。

17．小红家买了一台电烤箱，有高、中、低三个档位的发热功率。下图是其内部简化电路图，开关S₁可分别与触点a、b接触。已知：R_l＝60.5Ω，R₂=121Ω，电源电压保持不变。当开关S₁置于b端， S₂断开时，电烤箱处于　　　档位；电烤箱在中档位工作时，消耗的电功率是　W；电烤箱在高档位工作时，对食物加热5min，消耗的电能是　J。
