34．为了探究“电流产生的热量与电阻大小的关系”，唐明同学采用了如下图所示的实验装置，R₁、R₂为定值电阻，浸入在煤油中，且R₁>R₂.甲、乙是温度计，m、n、e、f分别是从电阻R₁和R₂引出的导线。(5分)

　　 (1)请你完成上图所示的实物连接图

　　 (2)实验步骤：

(3)实验现象和实验结论：

33．下图甲是一个多档位旋转开关，图乙是其控制两盏灯的工作原理图，如图甲所示，旋转开关内有一块绝缘圆盘，在圆盘的边缘依次有0、1、2……7共8个金属触点(在图19乙中用“O”表示)；可以绕中心轴转动的开关旋钮两端各有金属滑片，转动开关旋钮可以将相邻的触点连接，例如，图19甲中，旋钮上的箭头指向图中位置D，此时金属滑片将1、2两触点接通，同时也将5、6两触点接通。当旋钮上的箭头指向A、B、C、D不同位置时可以实现四种功能，即只有灯泡L₁亮、只有灯泡L₂亮、灯泡L₁、L₂同时亮以及电路断开。若要实现两灯同时亮，应将旋钮上的箭头指向位置　　　　　 　。(2分)

32．在“研究电磁铁”的实验中，为了增加电磁铁的磁性，小华同学提出了以下方案：

　　 ①增大电磁铁中的电流　　　　　　　　　　　　　　 ②抽出电磁铁的铁芯

③减少线圈的匝数　　　　　　　　　　　　　　　　　 ④增加线圈的匝数

在上述方案中，经实验证实，正确的作法是　　　　　　 (2分)

　　　 A．①、②方案　　　　 B．②、④方案　　　　 C．①、④方案　　　　 D．②、③方案

31．下图为测量滑轮组机械效率的实验装置，钩码总重6N。(4分)

(1)由图可知拉力大小为　　　　 N，若钩码上升的高度为8cm，则弹簧测力计向上移动　　　 cm，该滑轮组的机械效率为　　　　 .(计算结果保留到小数点后第2位)

(2)若仅增加钩码的个数，该滑轮组有机械效率将　　　　 。(选填：“增大”、“减小”或“不变”)

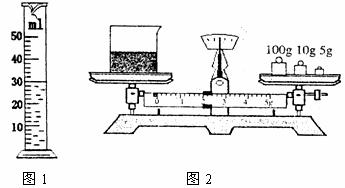

30．小英同学在测定盐水的密度时，设计了下面的实验数据记录表格，表格中已经记录了最初烧杯和盐水的总质量，图1表示的是他从烧杯中倒入量筒内盐水的体积，图2表示的是他用天平称出烧杯和剩余盐水的总质量，请根据图中的情况，帮助小英完成实验数据表格的填写。(共4分，每空1分)

29．在探究导体电阻大小与哪些因素有关的实验中，采用了“控制变量”的方法，下表是某实验小组在实验中所用导体的相关物理量的记录：(2分)

　 (1)要探究导体电阻大小与长度是否有关，应选用　　　　　　　 两根导体；

　 (2)要探究导体电阻大小与　　　　　 是否有关，应选用A、C两根导体。

28．下表是小明和小华做“观察水的沸腾”的实验时所记录的一组数据。(2分)

本次实验中水的沸点是　　　　　 ℃。

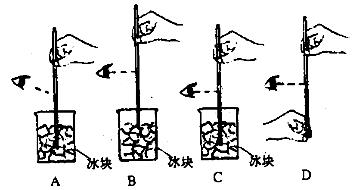

27．如下图所法是测量冰的温度，其中正确的图是　　　　　　 。(1分)

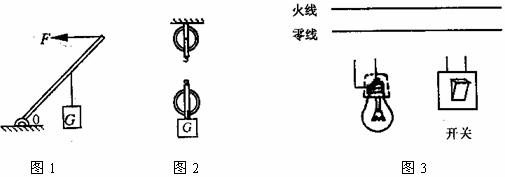

26．按题目要求完成下列作图题。(每图2分，共6分)

　 (1)在图1中，O是杠杆的支点，画出力F的力臂，并用字母L表示。

　 (2)给图2中的滑轮组画出最省力的绕线方法。

　 (3)请用连线的方式把图3中螺口灯泡与按钮开关正确接入电路。

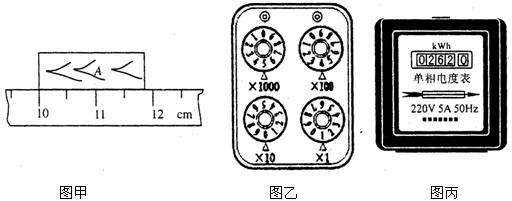

25．读出下列各测量工具或仪器的示数。(共6分，每小题2分)

　 (1)图甲中，木块A的长度为　　　　　 cm。

　 (2)图乙中，电阻箱的读数为　　　　　　 Ω。

　 (3)图丙中，电能表的读数为　　　　　 kw·h
