17．我国家庭电路的供电电压是　　　　 V；经验表明，不高于 　　　　　V的电压对人体才是安全的。

16．把标有“6V　 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源两端电压恒为18V的电路中电路的连接如下图所示，电压表使用的量程为0~15V，电流表使用的量程为0~0.6A. 要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压允许超过额定值(设灯丝电阻不变). 下列说法正确的是　　　　　　　　　　　　　　 (　　 )

　　　 A．滑动变阻器接入电路的电阻允许调节的范围是18Ω~60Ω

　　　 B．滑动变阻器滑片移动的过程中，电流表示数变化量的最大值为0.5A

　　　 C．小灯泡的电功率最小值为0.75W

　　　 D．电路总功率的最大值为9W

15．以下是对欧姆定律表达式的几种理解，其中正确的是　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．由，表示在通过导体电流一定时，R跟导体两端电压成正比

　　　 B．由，表示在导体两端电压 一定时，R跟通过导体的电流成正比

　　　 C．表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比

　　　 D．表示在导体两端电压一定时，通过导体的电流跟导体两端电压成反比

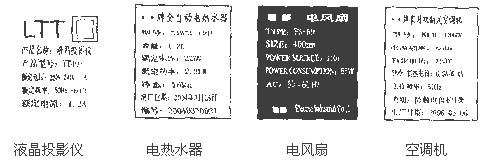

14．我国人民的生活水平有了较大的提高，多种多样的家用电器普遍进入家庭。观察下图所示四种家用电器的铭牌，下列说法不正确的是　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．除电风扇外，其它用电器在220V电压时均能正常工作

　　　 B．四种用电器中空调机消耗的电功率最大

　　　 C．KFR-33GW空调机制冷状态消耗的电功率比制热状态的小

　　　 D．电热水器每小时消耗的电能为22度

13．两盏白炽灯并联接入电路中，闭合开关发现甲灯比乙灯亮，下列说法正确的是(　　 )

　　　 A．甲灯的额定功率比乙灯的大　　　　　　　 B．甲灯的电阻比乙灯的大

　　　 C．通过甲灯的电流比通过乙灯的大　　　　 D．甲灯两端的电压比乙灯的大

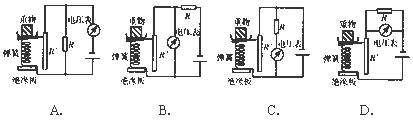

12．小明同学设计了如图中所示的四种用电流表或电压表显示测量重物重力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两端的电压恒定. 四个电路中有一个电路能实现重物所受重力增大，电表示数增大，这个电路是　　 　　　 (　)

11．如下图所示，电源两端间电压为20V不变，用滑动变阻器调节灯泡两端的电压. 已知灯泡电阻为5Ω，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a端移到b端的过程中，灯泡两端的电压变化范围是　　　　　　　　　　 (　　 )

　　　 A．20V~4V　　　　　　　 B．0V~20V

　　　 C．8V~20V　　　　　　　 D．4V~20V

9．将标有“PZ 220V　 60W”的白炽灯L₁和标有“PZ 220V　 100W”的白炽灯L₂串联后接在220V的照明电路上，消耗的电功率分别为P₁和P₂；若将L₁和L₂并联后接到同一照明电路上，消耗的电功率分别为P₃和P₄. 则以下关系正确的是　　　　　　 (　)

A．P₄>P₃> P₂>P₁　　　 B．P₁> P₂>P₄ >P₃　　

　　　 C．P₂> P₁>P₄>P₃　　　 D．P₄>P₃>P₁> P₂

　　　 A．S₃闭合，S₁，S₂断开，L₁，L₂并联

　　　 B．S₁闭合，S₂，S₃断开，L₁，L₂串联

　　　 C．S₁断开，S₂，S₃闭合，电路的总电阻最大

　　　 D．S₃断开，S₁，S₂闭合，电路的总电阻最小

8．下图所示，电源两端电压不变，闭合开关后，滑动变阻器的滑片P从中心位置滑到a端的过程中　　 (　　 )

　　　 A．电流表、电压表示数都减小

　　　 B．电流表、电压表示数都增大

　　　 C．电流表示数减小、电压表示数不变

　　　 D．电流表示数增大、电压表示数不变

7．下图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断(　　 )

　　　 A．红灯、黄灯、绿灯是串联的　　　　　　　 B．红灯、黄灯、绿灯是并联的

　　　 C．红灯与黄灯并联后再与绿灯串联　　　　 D．绿灯与黄灯并联后再与红灯串联
