20、如图8所示电路中，电源电压为3V，且保持不变。当闭合开关S、断开开关S₁时，电流表的示数为0.1A，则电阻R₂为__________Ω；当同时闭合开关S和S₁时，电流表的示数为0.3A，则此时电阻R₁和R₂消耗的电功率分别为______W、______W。

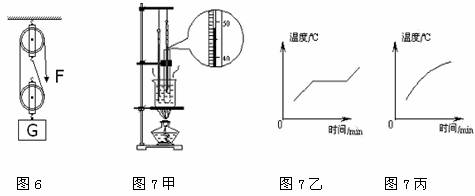

19、两个学习小组用图7甲所示的实验装置分别观察海波和石蜡的熔化过程，且每隔一段时间记录一次温度，直到两种物质全部熔化。由图7甲可知此时的温度计示数是　　　　 ℃。两组同学根据记录数据绘制了这两种物质的熔化图像，如图7乙、丙两图所示，其中　　　 图能反映海波的熔化特点。

18、如图6，用滑轮组提升重物时，重800N的物体在10s内匀速上升了lm。已知拉绳子的力F为500N，则提升重物的过程中，做的有用功为　　　 　J ， 拉力F的功率为 　　　　　W ， 滑轮组的机械效率为 　　　　。

17、在汽油机工作的四个冲程中，将机械能转化为内能的是　　　　 冲程，将内能转化为机械能的是　　　　 冲程。

16、正在上升的飞机驾驶员看到云层下移，这是以　　　 为参照物，若以云层为参照物，飞机正在　　　　　 　。

15、监考教师的声音是由声带的___　 _产生的，你能分辨出两位监考教师的声音不同，这主要是因为他们的___ 　　　　不同。

14、汽车的轮胎表面刻有花纹，目的是　　　　　　　　　　　　　 　。汽车在公路上高速行驶时，由于汽车具有　　　 ，出现紧急情况时，即使紧急刹车，也可能会发生“追尾”现象。

13、我国北方供热的“暖气”用水作介质，这是利用了水的　　　　 比较大的特性；用棉球在小孩的额头上擦些酒精退烧，这是利用了酒精　　　　　 时要吸收热量。

12、“控制变量法”是进行物理实验和分析物理现象时常用的方法。在下列分析和研究电学问题中，运用了该方法的是

A．分析电流形成原因时，将电流与水流相比较，从分析水流入手来分析电流

B．分析电流的大小时，根据电流产生的效应来判断电流的大小

C．研究电流与电压的关系时，保持电阻大小不变，改变电阻两端的电压值，观察电流随电压的变化情况

D．分析多个电阻组成的电路时，求出电路的总电阻，用总电阻产生的效果来代替所有电阻的效果

11、下列关于安全用电的说法，正确的是

A.　　　 家用电器的金属外壳必须接在零线上　　　　

B.　　　 发现有人触电时，应立即切断电源、

C.　　　 可以在高压线旁边放风筝　　　　　

D.　　 高压带电体可以接近，但不能接触
