26．如图15所示电源电压保持不变，R₁＝8Ω，R₂= 12Ω。

(1)当开关S₁、S₂都断开时，电流表示数为0.6A，求：电源电压为多大？

(2)当开关S₁、S₂都闭合时，电流表示数为2.5A，通电时间1分钟。求：R₃的阻值为多大？电流对R₁做的功为多少？

25．如图14所示，标有“6V 3W”字样的小灯泡与最大阻值为30Ω的滑动变阻器串联在电路中。当滑动变阻器连入电路中的电阻为12Ω时灯正常发光。(不考虑灯泡电阻受温度影响，电源电压不变)求：当滑动变阻器连入电路的电阻为18Ω时，

(1)灯泡电阻、电源电压；

(2)滑动变阻器R两端电压；

(3)灯泡的实际功率。

24．目前石油、煤炭消耗量的迅速增长，导致能源危机和环境污染。因此，开发和利用新能源，成为全世界最为关注的问题之一。小明家的太阳能热水器内装有100kg、25℃的水，经过一天照射后，温度升高了50℃。则水吸收的热量是多少？若改用效率为40%的锅炉来烧这些水，要使水升高相同的温度需要完全燃烧多少千克煤？[水的比热容是4.2×10³J/(kg·℃)，煤的热值是3.0×10⁷J/kg]

23．在探究“电阻中的电流跟两端电压的关系”的实验中

(1)小刚同学做出了以下猜想：

A：电流与电压成正比　　 B:电流与电压成反比　　 C：电流与电压无关

你认为合理的猜想是　　　 (填字母)，你猜想的依据是　　　　　　　 。

(2)为了检验猜想是否正确，小刚设计了如图13甲所示的电路图，其中电源为两节干电池，电阻R为10Ω，变阻器R′ 标有“20Ω　 1A”字样。

①请你帮他选量程，电压表应选　　　　 量程，电流表应选　　　　 量程。

②按电路图将乙图中未连接处补画上。

③下表是小刚记录的数据，从数据中可以看出小刚是将变阻器的滑片向　　 (选填 “左”或“右”)移动的。请你替小刚写出结论，填在下表中

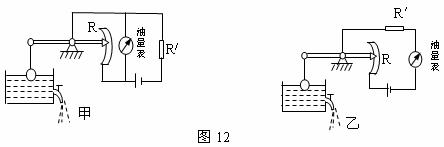

22．如图12甲、乙所示，是自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端。油量表分别是由电压表和电流表改装而成，则由图可知甲图中的油量表是　　　　　 表，乙图中的油量表是　　　　 表；仔细分析电路你可以发现图　　　　 中电表的示数变化与油量的变化情况不一致。要使电表示数的变化与液面变化一致，应如何改动？请在原图上标出。

21．小明在学习了温度计的使用后，利用温度计测量了某天不同时刻的气温，如图11甲、乙所示，则甲温度计的示数为　　　 ℃，乙温度计的示数为　　　　 ℃。

20．用笔画线代替导线，将图10的开关和灯泡连接到电路中。

19．如图9所示的电路中，电源电压保持不变，闭合开关S后，标有“6.3V　 1W”的小灯泡L恰好正常发光；若把灯泡L换成标有“6.3V　 2W”字样的小灯泡L₁，要使L₁也能正常发光，应将滑动变阻器的滑片P　　　　 (选填“向左移动”、“向右移动”或“不动”)。

18．小明的爸爸从日本带回一盏护眼灯，其规格为“110V　 25W”。要想在家中的照明电路正常使用，需　　　　　 联一个　　　　　 电阻。

17．如图8当开关S闭合时两只小鸟中可能触电的是　　　　 (选填“甲或乙”)
