19．在下图所示的电路中，用笔线补上两根导线，要求两灯串联，电压表测L₁两端的电压。

18．用力的图示画出图中足球所受的重力。已知足球重5N，图中的O点表示重心。

17．如图所示，是一条经水面反射后的光线。请在图中画出其入射光线及与入射光线对应的折射光线的大致方向。

16．现有一只蓄电池，它仍能向外供电，但正、负标志已模糊不清。请你设计出两种方法，判别它的正、负极。(6分)

15．一盆花放在你的身边，你会看到它的美。可是当把这盆花放在楼顶的边沿处，你从下边走过时，这时你注意到的不是它的美，而是心中充满了恐惧。这是为什么呢?(4分)

14．一台额定功率为0.08W的收音机，在接收频率逐渐减小的过程中，所对应电磁波的波长将逐渐________ (填“增大”、“减小”或“不变”)；该电磁波在空间传播的速度约为________m／s；在正常工作情况下，若持续收听1h，将消耗________J的电能。

13．生活中处处有物理：生活在西部高原的人们烹饪食物往往是采用炒、烤等方式制作，较少用煮的方式，这是由于高原地区的大气压较________，水的沸点较________的缘故；如图所示，治病输液时，药水瓶口A处常插着两根塑料管B、C，其中插C管的目的是利用________使输液能顺利地进行。

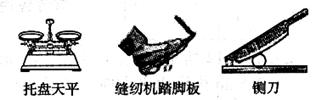

12．生活和生产中有许多不同类型的杠杆，如图所示的托盘天平属于________杠杆，缝纫机踏脚板属于________杠杆，铡刀属于________杠杆。

11．暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生。火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。根据学过的物理知识回答：

　 　(1)“超负荷”是指电路中的________过大(选填“电流”或“电阻”)。

　　 (2)使火灾发生的理论依据是________________。

　　 (3)请你提出一条预防这种火灾发生应采取什么措施________________。

10．校门口新搬来了一个烤臭豆腐的小摊，同学们远远地就能闻到臭豆腐的眯道，这属于扩散现象。臭豆腐经烧烤后，温度升高，分子无规则运动________，其内能________。温馨提示：请注意食品卫生!
