24．在探究滑动摩擦力与哪些因素有关的实验中，小明的实验过程如图所示．

(1)实验操作的关键是什么?

(2)由甲、乙两图得到的结论是__________________________________________________。

(3)图乙和图丙探究的问题是____________________________________________________。

(4)在此实验的基础上，小明又猜想：滑动摩擦力的大小可能与物体的接触面积有关．请你利用图中已有的器材，设计探究方案验证小明的猜想．

23．在探究凸透镜成像的实验中：

(1)在探究前，小明同学将凸透镜对着太阳光，把透镜逐渐向白纸移动，直到太阳光在白纸上会聚到一点．这一操作的目的是__________________________________________。　

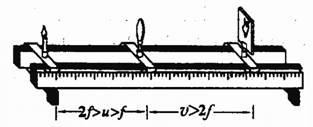

(2)小明将蜡烛、凸透镜和光屏放入光具座中进行实验．其中一次实验情景如图所示；由此得到的实验结论___________________________________________________________。

22．把一块表面很干净的玻璃板水平地挂在弹簧测力计下(图a)，手持弹簧测力计上端，将玻璃板放到恰好与水槽内水面相接触(图b)，并慢慢向上提起弹簧测力计．试说出这两次弹簧测力计示数有何不同，其原因是什么。

20．某城市中心路段汽车限速为40km／h．一位女士因开车超速被警察罚款，下图是警察和这位女士的一段对话．请你利用所学的物理知识，帮助警察向这位女士解释被罚款的原因．

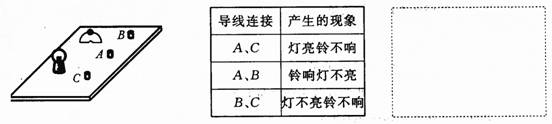

19．某电路中有一个封闭的电路盒(图)，面板上有A、B、C三个接线柱及灯泡、电铃各一个．为了探究盒内电路结构，小明做了多次实验，实验结果记录如下表．根据实验情况，请你在虚线框内画出电路盒内的电路图。

18．下图是一个由许多简单机械组成的巧妙设计．当一份报纸投入后，整个装置就会运转起来，其最终结果是______________________________________________。

17．如图所示的是利用太阳能的三种方式．请你在空白方框内填上相关的科学术语．

16．如图所示，是某同学研究液体压强时，绘制的甲乙两种液体的压强与深度的关系图象．由图可知，甲乙两种液体密度的大小关系为___________，其中_______液体是水。

15．“猴子捞月”(图)是同学们熟知的故事，猴子之所以捞不到“月”，是由于___________缘故．
