34.小李在测定某滑轮组的机械效率时，得到表1中的两组数据。

表1

(1)请你帮小李计算第一次提升重物的机械效率，并填入上表中的正确位置；

(2)请在图中画出小李采用的绕绳方法。

33．如图甲所示，小明同学用微小压强计研究“液体内部压强与深度的关系”，

(1)实验时将压强计的探头缓慢放入液体中，并逐渐向下移动，在此过程中观察到压强计U形管两边的液柱高度差　　　　　 ；(填“变大”、“不变”或“变小”)

(2)现有两个没有标签的杯子，分别盛有清水和盐水，小明想利用压强计将它们区分开，他将压强计的探头先后浸没到两杯液体中，如图乙和丙，结果图丙中压强计U形管两边的液柱高度差较大，于是小明认为丙图杯子中盛的是盐水。小明的结论是不可靠的，应将压强计的探头放在　　　　　　　　　　 。

32.小李为了“研究凸透镜成像规律”，做了如图所示的实验，请你帮他完成下列问题

(1)凸透镜、蜡烛、光屏应放在同一直线上，并使烛焰、凸透镜、光屏三者的中心在____高度；

(2)当蜡烛距凸透镜的距离小于该凸透镜的焦距时，在轴上无论怎么移动光屏，光屏上也接收不到烛焰的像，此时所成的像是________像；(填“虚”或“实”)

(3)将蜡烛放在距凸透镜1.5倍焦距处，成倒立、________的实像；(填“变大”或“变小”)

(4)奥运会安保检查采用的人脸识别系统中，摄像机可以自动将镜头前1m处的人脸拍摄成数码相片，摄像机镜头是利用了凸透镜成倒立、_______实像的原理制成的。(填“放大”或“缩小”)

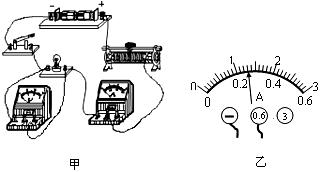

31．小星“测定小灯泡正常工作时的电阻”，实验电路图如图甲所示，已知灯泡的额定电压是2.5V，估计小灯泡正常工作时的电阻约10Ω，电源电压为3V。

(1)小星按图甲连接电路并闭合开关后，发现灯泡不亮，但电压表有示数，则故障的原因可能是灯泡________；(填“短路”或“断路”)

(2)小星排除故障后，当灯泡正常发光时电流表示数如图乙所示，则灯泡正常工作时的电阻是________Ω；(结果保留两位小数)

(3)现有三个规格分别为“10Ω 1A”、“50Ω 0.5A”和“1 kΩ 0.1A”的滑动变阻器，该实验中应选用规格为____________的滑动变阻器。

30．小明同学仔细研究了公共汽车上控制车门开、关的电磁阀工作电路图。如图，L₁、L₂是固定的电磁线圈，衔铁T₁、T₂通过横杆相连并可左右移动，带动传动装置使车门开启或关闭。当S接通触点b时，线圈　　　 (填“L₁”或“L₂”)具有磁性，吸引衔铁向　　　　 (填“左”或“右”)运动，关闭车门。

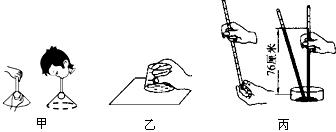

29.如图甲、乙、丙所示的实验中，能测出大气压强值的实验是　　 ；如果将该装置移到海拔1000m的高山上去做，其余条件不变，水银柱将　　　　 。(填“上升”或“下降”)

28.如图，当用条形磁铁乙接近条形磁铁甲时，甲远离乙，则可知乙的A端是　　 极。 (填“N”或“S”)

27.如图，电压表的读数是　　　 V。

26.如图，电能表的读数是　　　 kW·h。

25.画出图中的入射光线。
