要求写出根据的主要公式或变形公式、并代入数字，演算过程及结果都要在数字的后

面写上正确的单位.

20．如图所示，电源电压为12V且保持不变，滑动变阻器的最大阻值为8欧．当滑变阻器的滑片P移至中点O时，额定电压为6V的小灯泡L正常发光．求：

(1)小灯泡正常发光时的电阻　　　　　　　　　　　　　　　　　　

(2)小灯泡的额定功率

19．螺线管通电后，小磁针静止时指向如图所示，请在图中标出通电螺线管的N、S极，并标出电源的正、负极。

18．图是正在足球场上滚动的足球，请画出足球受重力的示意图。

17．作出下图中的物体AB在平面镜中所成的像的位置。

16．三个底面积相同，形状不同的容器，如图所示。装入质量相同的水，但都没有装满，三者底部所受到压强P₁、P₂和P₃的关系是：_____________，水对容器底部的压力F₁、F₂和F₃ 的关系是：　　　　　　　 。

15．把一个烧瓶先放在开水中烫一会儿，然后立即固定在铁架台上，同时把一个剥了皮的熟鹌鹑蛋迅速塞入瓶口，如图所示。你会看到鹌鹑蛋在　　　　　 作用下从瓶口　　　　　 。

14. 有一种“隐形飞机”，可以有效避开雷达的探测，秘密之一在于它的表面有一层特殊材料，这种材料能够　　　　　 (选填“增强”或“减弱”)对电磁波吸收作用，秘密之二在于它的表面制成特殊形状，这种形状能够　　　　　 (选填“增强”或“减弱”)电磁波反射回雷达设备。

13.如图小车放在光滑水平面上，当电风扇工作时，空气会由静止流动起来，这说明力能______________；同时小车将向_____运动，原因是___________；类似的实例有___________。

必须用黑色字迹的钢笔或签字笔把答案直接写在答题卡各题目指定区域内的相应位置

上。在本试卷上作答无效.　

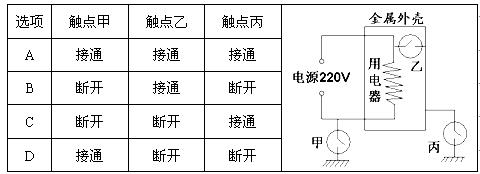

12..如图所示，一个带金属外壳的用电器，有甲、乙、丙三个触点(可以接通或断开)。使用过程中，当人站在地上身体一部分接触到金属外壳时，最有可能造成触电事故的是三个触点处于(　　 )
