16．下图是福娃踢出去的足球，请在图中画出足球在空中飞行时的受力示意图．(不考虑空气阻力)

15．如图1所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图2所示，根据图线的信息可知：_______(甲／乙)是电压表V₂示数变化的图线，电源电压为_______V。电阻R₁的阻值为_______Ω

14．如图是刚泡好的两杯茶，从侧壁看到的茶叶比实际的大，这是由于装水的茶杯相当于凸透镜，形成_______像(填像的性质)；浮在水面的茶叶受到的浮力_______(大于／等于／小于)它受到的重力；用手转动茶杯．发现浮着的茶叶几乎不动，其原因是_______；若茶杯与桌面的接触面积是30cm²，茶水和杯子的总重是6N，则茶杯对水平桌面的压强是___

_____Pa．

13．下图是奥运会皮划艇静水比赛的体育图标，当运动员用船桨划水时，运动员手中使用的船桨属于_______(费力／省力／等臂)杠杆，使用它的好处是_______，船桨向后划水，艇就向前运动，这一现象中包含的物理知识有(只要写出两点)(1)_______；(2)_______．

12．奥运圣火“祥云”2008年5月26日来到古城扬州，从15时到16时30分进行了全长11km的火炬传递．如图所示，火炬手手持火炬跑动过程中，火炬相对于站立路旁热情迎圣火的市民是_______(运动／静止)的；市民从不同的方向看见火炬，是因为阳光在火炬表面发生了_______反射；火炬手袁静用了约1min的时间跑完了85m的路程，她的平均速度约_______m／s(保留一位小数)；她将质量为985g的火炬紧握在手中，如果火炬处于竖直位置静止，火炬受到的摩擦力为_______N(g=10N／kg)

11．课堂上老师讲课的声音是由声带的_______产生的，它是通过_______传入我们耳中的．我们能分辨出不同老师的声音，这主要是因为他们各人发出声音的_______不同．

10．田甜同学在家发现客厅白炽灯的发光比房间白炽灯的发光亮，对这种现象判断正确的是

A．客厅白炽灯灯丝的电流大

B．客厅白炽灯灯丝的电阻大

C．客厅白炽灯两端的电压大

D．以上判断都有可能

第Ⅱ卷(非选择题　 共80分)

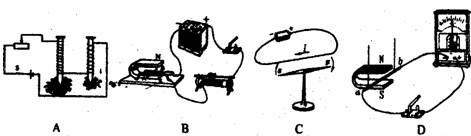

9．如图所示的四幅实验装置图中，能反映发电机工作原理的是

8．下列有关能源和信息的说法正确的是

A．空气中的电磁波频率越高波长越长

B．核电站是利用核裂变的能量来发电的

C．手机是利用超声波来传递信息的

D．能量是守恒的，所以不会发生能源危机

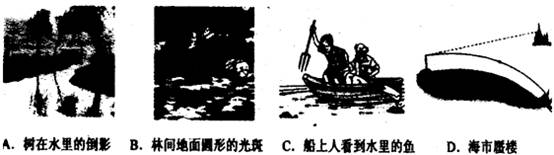

7．下图所示的四个情景中，属于实像的是
