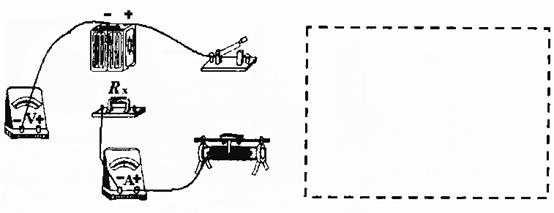

18．(10分)实验桌上准备的器材如图所示：一个电池组(电压稳定)、一个电流表、一个电压表、一个滑动变阻器、一个开关、导线若干。小明想利用这些器材测定某待测电阻R_X的阻值。

　 (1)请你用笔画线帮助小明将实物图连接完整，并在右边的虚框中画出对应的电路图(5分)。

　 (2)小明按照要求连好电路后，闭合开关前，变阻器的滑片应置于_______端(选填“左”或“右”)，这样做的目的是为了________________。(2分)

　 (3)闭合开关后，发现电流表指针有明显偏转。若电压表指针未动或几乎未动，请你分析产生这类现象的原因有哪些？(3分)

　　 例如：电压表已损坏。

　 　①____________________________________________。

　 　②____________________________________________。

　 　③____________________________________________。

17．(6分)在测定盐水密度的实验中，小东同学按照正确的实验方法和步骤进行操作，并设计了如下记录数据的表格。

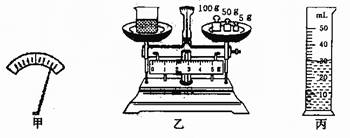

　 (1)小东将天平放在水平台上，把游码归零后，发现指针静止时如图(甲)所示，这时他应将横梁右端的平衡螺母向_______调节(选填“左”或“右”)，使天平平衡。

(2)如图(乙)显示的是烧杯中装如适量盐水后，置于调平的天平上，天平重新平衡时的情景；丙显示的是将烧杯中部分盐水倒入量筒后的情景。根据图中情景帮小东将下表填写完整。

　 (3)另一位同学的实验方法是：先测出空烧杯质量为m₁；接着向空烧杯中倒入适量盐水后，测出总质量为m₂；再把烧杯中的盐水全部倒入量筒中，测出盐水的体积为V；然后计算出盐水的密度。与小东测出的盐水密度ρ相比较，则_______ρ(选填“<”、“>”或“=”)。

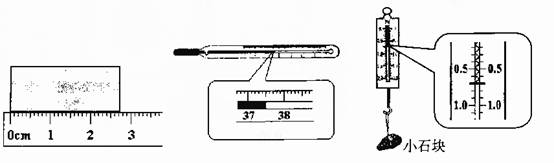

16．(4分)图是三种仪器的测量情形。

　　 (1)读数时，视线都应该与刻度面____________。

　　 (2)将测量结果写在其下方相应的空格处。

　　 L=__________cm　　　　　　　 t=_________℃　　　　 F=_________N

15．2008年5月27日11时02分，“风云三号”精确预报气象卫星在太原卫星发射中心升空，这颗世界上最先进的对地观测卫星将在抗震救灾和北京奥运会期间发生重要作用。图是运载火箭携带卫星发射升空的情景。在火箭点火时，只见火箭底部的水池中涌出大量的“白气”，火箭和卫星就逐渐加速向上腾空而起，场面蔚为壮观。

　 (1)这些“白气”实质上是水蒸气_________而成的(填物态变化名称)，水蒸气在发生这一变化的过程中需要________热量(填“吸收”、“放出”)。

　 (2)根据这个过程中的现象，请参照下面的示例，说出两个与能量相关的物理知识。

　　 示例：火箭点火时，燃料的化学能转化为内能。

　 　①______________________________________________。

　 　②______________________________________________。

14．丹麦物理学家奥斯特首先发现了电流周围存在__________；英国物理学家法拉第首先发现了闭合电路的一部分导体做切割磁感线运动时，导体中会产生电流，这种现象被称为______________现象。

13．图是一个小灯泡的电流和电压变化规律图像，物理学中叫做伏安特性图像。由图像可知，当小灯泡在U=4V时，灯泡灯丝的电阻为________Ώ；当小灯泡中流过0.3A的电流时，它消耗的功率是___________W。

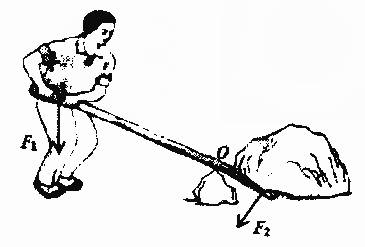

12．在建筑工地上，王师傅想用撬棒将一块大石头挪开。其实撬棒就是一个杠杆，其支点(O)和受力情况如图所示，请你在图中画出动力F₁的力臂L₁。根据王师傅使用撬棒的情况，可知此时撬棒是一个_________杠杆。(选填“省力”、“费力”、“等臂”)

11．一个重6N的实心物体，用手拿着使它刚好浸没在水中，此时物体排开的水重是10N，则该物体受到的浮力大小为_________N。

10．汽车散热器等制冷设备常用水作为冷却剂，这是利用了水的_____________________较大的性质；如果汽车散热器中装有5kg的水，在温度升高10℃的过程中，水吸收的热量是__________________J。[已知c_水=4.2×10³J/(kg·℃)]

9．带有金属外壳的家用电器，都要使用三孔插座，这样做的目的是为了让金属外壳与__________相连。
