20．下图卡通画中，电路一只接通，哪只鸟有触电危险?哪只鸟相对安全?请分别说明理由。

19．已知电阻R₁＝10Ω，电阻R₂＝20Ω，将R₁和R₂串联后接在电压为6V的电源上，求：　 (1)R₁、R₂串联的总电阻；(2)电路中的电流；(3)R₁两端的电压；(4)R₁的电功率。

18．图是某水上打捞船起吊装置结构示意简图。某次打捞作业中，该船将沉没于水下深处的一只密封货箱打捞出水面，已知该货箱体积为5 0 m³，质量是200t。

　 (1)货箱完全浸没在水中时受到的浮力是多少?

　 (2)货箱完全出水后，又被匀速吊起1 m，已知此时钢缆拉力F为1×10⁵ N，则在此过程中拉力F所做的功是多少?起吊装置的滑轮组机械效率是多少?

　 (3)若货箱从刚露出水面到完全出水的过程中是被匀速提升的，请分析在此过程中，货箱所受浮力和滑轮组机械效率的变化情况。(水的密度为1.0×10³ kg／m³，g取10N／kg，不考虑风浪、水流等的影响。)

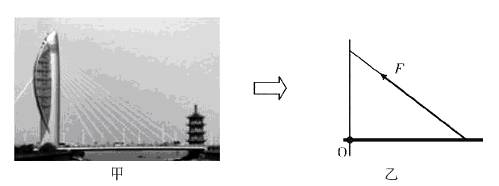

17．芜湖临江桥是安徽首座独塔单索面斜拉桥(如图甲所示)。将大桥的结构简化，可抽象成图6乙所示的杠杆模型，若将其中O点视为支点，请在图乙中作出拉索对桥面拉力F的力臂T．(保留作图痕迹)。

16．图是地球表面附近的一些物体，请画出飞机所受重力的示意图。

15.在研究水的沸腾实验中，某时刻观察到温度计的示数如图所示，此时水的温度为　　 _______℃。

14．图是一束光在玻璃和空气的分界面上发生折射的光路图。由图可知，光线是从______

　　 射入______中。

13．在一堂物理活动课上，同学们正以“假如没有了……”为主题展开讨论。以下是几位同学提出的五个具有代表性的观点：

　　 ①假如没有了地球引力，物体的质量仍然存在；

　　 ②假如没有了摩擦力，一阵微风也可以吹动停在平直轨道上的火车；

　　 ③假如没有了磁体周围的磁场，世界上就再也不会有电流的产生；

　　 ④假如没有了导体的电阻，导线将无法导电；

　　 ⑤假如没有了电磁波，我们将无法进行信息交流。

　 其中合理的是

　 A．①②　　 B．②③　　 C．③④　　 D．④⑤

12．“抗震救灾、众志成城”--在四川抗震救灾前线，一批救援专业设备发挥了重要作用。　　 下面关于这些没备的阐述不正确的是

　 A．液压千斤顶可以轻易顶起重物，它是利用帕斯卡原理工作的

　 B．雷达生命探测仪通过发射电磁波，寻找废墟下可能存在的生命迹象

　 C．电锯用来切割钢筋，其核心部件电动机是根据电磁感应原理工作的

　 D．推土机宽大的履带不易陷入废墟和泥土中，利用了增大受力面积减小压强的原理

11．如下图所示的电路中，电源电压保持不变，闭合开火S后

　 A．电压表的示数变大　　 　　　　　　　　　　　B．电流表的示数变大

　 C．电路中的总电阻变大　 　　　　　　　　　　　D．电路消耗的总功率变小
