24.在图中画出力F₁的力臂。

23.如图所示的容器，上部横截面积为S₁，底部横截面积为S₂，容器上下两部分高分别为h₁、h₂，容器中盛有某种液体，有一个空心金属球用细绳系住，绳的另一端栓在容器底部，此时球全部浸没在液体中，位置如图，绳对球的拉力为F，如将细绳剪断待空心金属球静止后液体对容器底部的减少增大了　　　　 。(用题中字母表示)

22.如图，在两个大小为10N的压力F₁和F₂的作用，质量为1kg的木块可在两个长板之间以0.1m/s的速度匀速向下滑落，如果保持两个压力F₁和F₂的大小和方向不变，为使木块以0.3m/s的速度匀速向上滑动，对木块向上的推力大小　　　　　　 。

21.下图所示的是一辆小轿车上的速度表，从表中可知该汽车此时的速度为　　　 km/h，按照这个速度，行驶完255km的路程需要　　　 h。

20.船闸是利用了　　　　　　 的原理。

19.两名宇航员到国际空间站外进行太空行走，不能像在地面上直接谈话，是因为真空　　　 传播声音。(填“能”或“不能”)

18.坐在教室里的同学们能从各个方向看到黑板上的字，是因为发生　　　 反射的缘故。(填“镜面”或“漫”)

17.大量实验表明不高于　 V的电压一般对人体是安全的，我国家庭使用的电压是　　　 V。

16．在如图所示电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P 向下滑动时，四个电表的示数都发生了变化，电表的示数分别用I、U₁、U₂和U₃表示，电表示数变化量的大小分别用ΔI、ΔU₁、ΔU₂和ΔU₃表示，电阻R₁、R₂、R₃消耗的电功率分别用p₁、p₂、p₃表示，下列选项正确的是　

A．U₁/I不变，ΔU₁/ΔI不变

B．U₂/I变大，ΔU₂/ΔI变大　　　　　

C．U₃/I变大，ΔU₃/ΔI不变

D．滑动变阻器的滑片P 向下滑动时，p₁变大，p₂变小，p₃变大

第Ⅱ卷　　 (非机读卷　 共64分)

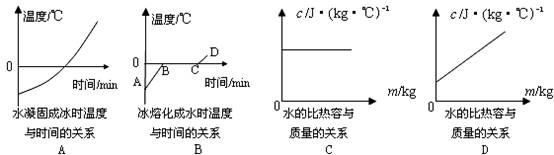

15．图中能正确描述水的各物理量之间关系的图象是
