30．我们已进行过“探究欧姆定律”的实验，请回答下列问题。

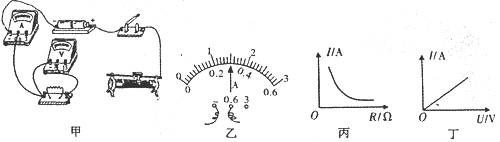

(1)请在图甲中把余下部分的电路用笔划线代替导线连接好．

(2)在某次测量中，电流表的示数如图乙，值为_______A．

(3)丙、丁两图是某实验小组在探究过程中，根据实验数据绘制的图象，其中表示电阻不变，电流随电压变化的图象是_______(填“丙”或“丁”)．

(4)在探究电阻一定时，电阻上的电流跟两端电压的关系的过程中，使用滑动变阻器的目的是_______和_______．

(5)有同学想利用图甲的实验原理测“220V 40W”的白炽灯的额定功率，如果要使实验可行，请对原理图中实验器材的规格提出一条合理的要求．

[答题示例]：电压表的量程至少要220V．

答：_________________________________________________________________________．

如果在家里做测白炽灯功率的实验，因家里一般没有电压表和电流表，所以可以利用家庭中都有的_______和_______测量更方便．

29．今年6月8日是我国的传统节日--端午节，法定放假一天．早晨小星正在吃妈妈煮的鸡蛋，忽然想到熟鸡蛋的密度有多大呢？他决定利用身边现有的弹簧测力计、水、水杯、线等器材，自己动手进行测量．请你简述他的实验步骤．

鸡蛋的密度表达式ρ=_______

请对小星的实验过程提出两点注意事项：

①_____________________________________________________________________________

②_____________________________________________________________________________

28．小红同学在做“探究平面镜成像”的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，如图所示，在此实验中：

(1)小红选择玻璃板代替镜子进行实验的目的是_______．

(2)所用刻度尺的作用是便于比较像与物_______关系．

(3)选取两段完全相同的蜡烛是为了比较像与物的_______关系．

(4)移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上_______接收到蜡烛烛焰的像(选填“能”或“不能")．

(5)小红将蜡烛逐渐远离玻璃板时，它的像_______(填“变大”、“变小”或“不变”)．

27．小华用电压表和电流表测量小灯泡的电功率，她用电源电压恒为3V的电池组，额定电压为2．5V的小灯泡等元件连成如图所示的电路．．实验中，小华调节滑动变阻器，发现当电压表的示数为2．5V时，小灯泡却不能正常发光．请分析：在不改变电路连接情况下，当电压表示数为_______V时，小灯泡正常发光，若此时电流为0.3A，则该小灯泡的额定功率为_______W．

26．小星家电能表月初的示数如图所示，如果他家一个月用了120度电，则月末电能表的示数应为，他家本月应交电费．_______元(当地电费价格为0．5元／kW．h)

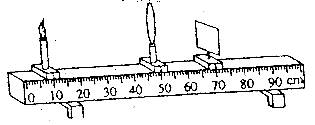

25。如图所示，凸透镜的焦距为10cm，保持透镜位置不变，当蜡烛在10cm刻度处时，为了在光屏的中心找到像，应调整光屏的_______，并将光屏向_______方向移动(选填“远离透镜”或“靠近透镜")．

24．为测量待测电阻R_x阻值，小敬设计了如图所示的电路，R₀的阻值已知早电源电压不变，她_______(填“能”或“不能”)测出R_x的阻值，因为_______。

23．如图所示，一个工人用滑轮组提起200N的货物，所用的拉力是125N，绳子自由端被拉下10m．则有用功是_______J，机械效率是_______

22．通电螺线管上方的小磁针静止时的指向如图所示，a端是电源的_______极，c端为通电螺线管的_______极．
