1、对下列图中光现象的解释正确的是(　 　)

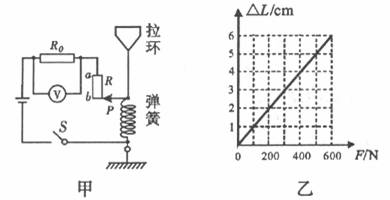

27．(8分)为锻炼身体，小刚利用所学物理知识设计了一个电子拉力计，如图甲是其原理图。硬质弹簧上端和金属滑片P固定在一起(弹簧的电阻不计，P与R接触良好且摩擦不计)。定值电阻R₀=5Ώ，R是一根长为5㎝的均匀电阻线(阻值跟长度成正比)，其最大阻值为25Ώ，电源电压为3V，电压表的量程为0-3V，当不拉拉环时，金属滑片P刚好处于b端。已知该弹簧伸长的长度ΔL与所受拉力F问的关系如图乙所示。求：

(1)小刚要把电压表的表盘改为拉力计的表盘，当不拉拉环时，拉力计表盘上的零刻度 应标在电压表表盘的多少伏处?

(2)闭合开关，当电压表的指针指在1．5V时，电阻线接人电路中的电阻值为多少欧?此时，作用在拉环上竖直向上的拉力为多少牛?

26.(8分)“绿色奥运、科技奥运、人文奥运”是2008年北京奥运的三大主题。其中国家体育馆“鸟巢工程”采用太阳能电力这一绿色能源。令专业建筑专家惊叹的时，“鸟巢”的设计，不仅是能够获得自然通风，而且4.2×10⁵kg的钢结构靠自身的24根钢柱支撑。

(1)给“鸟巢”工程供电时，若功率为130kW的太阳能发电系统连续正常工作100min，可得到多少焦耳的电能？如果这些电能有42%转化为水的内能，则可以使10⁴kg的水温度升高多少摄氏度？(水的比热容c=4.2×10³J/(kg·℃))

(2)若每根钢柱的横截面积为1.5m²，则平均每根柱子承受的压强为多大？

注意：解答时要求在答题卷相应的试题区域上写出必要的文宇说明、计算公式和重要的演算步骤。只写出最后答案。而未写出主要演算过程的，不能得分。答案必须明确写出数值和单位。在试题卷上作答无效。

25．(6分)如图所示，小刚沿着斜坡进行晨跑。已知小刚体重为500N，他用50s的时间跑完长为200m、高为10m的斜坡。这过程中，求：

(1)小刚的平均速度为多少?

(2)小刚克服重力做的功为多少?

(3)小刚克服重力做功的功率为多少?

24．(6分)小刚在学习了阿基米德原理(F_浮=G_捧)后，推导得出F_浮=ρ_液V_排g，从而知道物体受到的浮力大小与液体的_______和物体_________有关。小刚进一步猜想，物体所受浮力大小是否与物体的形状有关?针对这个问题，他选用以下实验器材进行探究：弹簧测力计、体积相同的圆柱体和长方体铝块各-块、烧杯、细线和水。

实验步骤如下：

　①用细线将圆柱体、长方体铝块先后挂在弹簧测力计上，测出它们的重力分别为G₁、G₂；

②将圆柱体铝块挂在弹簧测力计上并浸没入水中，记下弹簧测力计的示数F_1。；

③将长方体铝块挂在弹簧测力计上并浸没入水中，记下弹簧测力计的示数F₂；

则：(1)比较两铝块的重力G_1、G2的大小关系为_______；

(2)利用以上实验数据比较：若_______，说明浮力大小与物体形状无关；若________，说明浮力大小与物体形状有关。

23．(5分)某物理兴趣小组在用电压表和电流表测量电功率的实验中，设计的电路图如图甲所示：

　(1)在某次实验中，电流表和电压表的示数如图14乙所示。那么，电流表的读数为　 _______A，电压表的读数为_______V，此时电阻R消耗的电功率为_______W。

(2)老师告诉同学们，电压表虽然内电阻较大，但还是有部分电流通过电压表，那么利用如　 图甲所示的电路测量R的电功率时(不考虑温度对电阻的影响)，通过R的电流大小跟电流表的示数相比，是_______的，则计算出的电功率大小跟真实值相比，是________的(均选填“偏大”、“偏小”或“相等”)。

22．(4分)在探究“杠杆的平衡条件”实验中：

　 (1)首先，调节杠杆两端的_______，使杠杆两端在不挂钩码时，保持水平并静止，达到_________状态。

　 (2)如下图所示，杠杆每格长度相同，杠杆的0处已挂着2个0. 5N的钩码，要使杠杆平衡，则应在杠杆的______处，挂上_______个0．5N的钩码。

21．(4分)如图所示，某物理兴趣小组的同学，用较长的软电线两端与灵敏电流计两接线柱连接起来，两同学拿着电线的两处，分别站在地面上的东西方向，象跳绳一样在空中不停地摇动电线，可看到灵敏电流计的指针发生偏转。请你利用学过的物理知识解释这个现象。

20．(2分)请在答题卷上画出物体AB在平面镜中所成的像A^，B’。

19．(2分)如图所示，重为5N的球悬挂在天花板下静止。请在答题卷画出该球所受力的示意图。
