9．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U_ab=2V，U_bc=2V，U_ac=4V，在表格中记录数据后，下一步应该做的是

A．整理器材，结束实验

B．分析数据，得出结论

C．换用不同规格的小灯泡，再测出几组电压值

D．换用电压表的另一量程，再测出一组电压值

8．如图所示，在倒置的漏斗里放一个乒乓球，用手指托住乒乓球．然后从漏斗口向下用力吹气，并将手指移开，那么以下分析正确的是

A．乒乓球会下落，因为其上方气体流速增大，压强变小

B．乒乓球会下落，因为其上方气体流速增大，压强变大

C．乒乓球不会下落，因为其上方气体流速增大，压强变小

D．乒乓球不会下落，因为其上方气体流速增大，压强变大

7．对于下列四幅图中解释错误的是

6．在运动场上常见到这样一些场景，其中表现出的现象不能用惯性知识解释的是

A．短跑运动员跑到终点后不能立即停下来

B．跳远运动员要助跑一段距离才起跳

C．投掷铅球时，铅球离开手后继续向前运动

D．跳高运动员跳过后从最高点落向地面

5．关于光学器材或设备，下列说法错误的是

A．照相机、幻灯机的镜头都相当于凸透镜

B．潜望镜利用了光的反射

C．近视眼是将像成在了视网膜的后面

D．电视机的遥控器可以发射出红外线

4．在日常生活和生产活动中，有时要增大摩擦力，有时又要设法减小摩擦力，下列四个实例中属于减小摩擦力的是

3．某同学对一些物理量进行了估测，其中最接近实际的是

A．人体正常体温约为42℃　　　　　　　 B．某初中生的质量约为50kg

C．学生书桌高约200cm　　　　　　　　　 D．人正常步行速度约为5m／s

2．下列图中的现象和做法为了增大压强的是

1．你所答的这张物理试卷放在水平桌面上静止时，下列说法正确的是

A．它对桌面的压力和桌面对它的支持力是平衡力

B．它所受到的合力为零

C．因为它是静止的，所以没有受到力的作用

D．因为它受到摩擦力，所以静止在桌面上

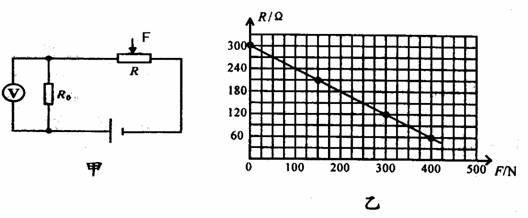

37．有一种测量质量的电子秤，图甲是其原理示意图，压力传感器R的电阻值会随所受压力F大小发生变化，电压表的量程为0~3V(可显示质量大小)．电阻Ro＝60Ω，压力传感器R表面能承受的最大压强为2×10⁶Pa，压力的受力面积为2cm²，压力传感器R的电阻随所受压力变化的图像如图乙所示．电源电压恒定不变，求：(g=10N/kg)

(1)该压力传感器能承受的最大压力多大?

(2)该秤所能称量的最大质量是多少?　

(3)若要求该秤达到最大称量时，电压表的示数也达到最大值，那么该秤的零起点(压力传感器R空载时)，对应的电压表示数多大?

(4) 通过分析压力F与电压表示数的关系,判断该电子秤的刻度是否均匀?并说明理由.
