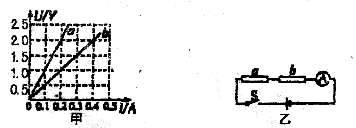

24．两电阻a,b各自的电流与两端电压的关系图线如图甲所示．

(1)电阻a的阻值多大？

(2)如果把a、b两个电阻串联接成如图乙所示的电路时，电流表的示数为0.2A．求：①电阻a的电功率．②电阻a、b在1min内消耗的电能之和。

23．聊城市某区准备兴建一栋高为l00m的高层建筑，请你用所学的知识来解决建筑施工中的几个问题(g取10N／kg)．

(1)该建筑物的部分墙体是用空心砖砌成的，请你从物理学的角度说明使用空心砖有哪些主要优点?(限举1-2例)

(2)完成此建筑物需要浇筑钢筋混凝土(钢筋混凝土的密度为)，还需要其它材料，求此建筑物的总质量及其对地面的压力．

(3)若要从地面向房顶提供自来水，加压设备至少要给水加多大的压强？

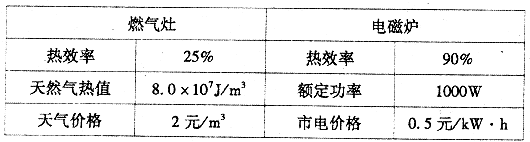

22．燃气灶是目前许多家庭普遍使用的炉具，雨电磁炉则是新一代的智能炉具．为了比较它们的优劣，小明同学进行了相关调查，得到的有关数据见下表．

如果小明家每天做饭j烧水所需热量为．

(1)若这些热量靠天然气提供，需要燃烧多少天然气？

(2)若这些热量靠电磁炉提供，需要消耗多少电能？

(3)你认为这两种炉具各有什么优缺点？

21．为了研究物质的某种特性，某同学分别用甲、乙两种不同的液体做实验，实验时，他用量筒和天平分别测出甲(或乙)液体在相同体积时的质量，下表记录的是实验测得的数据及求得的质量与体积的比值．

(1)分析下表中实验序号1与2(2与3、1与3)或4与5(5与6、4与6)的体积与质量变化的倍数关系．可归纳得出的

(2)分析上表中实验序号　　　　 ，可归纳出的结论是：体积相同的甲、乙两种液体它们的质量不相同；

(3)分析上表中甲、乙两种液体的质量与体积的比值关系可归纳得出的结论是：　　　　 ．

20．小明手头有一个额定电压6V，正常工作电流约为0．3A的小灯泡，他想测定这个小灯泡的额定功率，实验室给他提供的器材如下：电流表、电压表、开关各一个，三个规格分别为“，0.5A”、“，0.5A”、“，0.1A”的滑动变阻器，导线若干，电压为l2V的电源．

(1)小明设计了如图甲所示的电路，司过分析你认为小明应选用规格　　　　　　 的滑动变阻器．

(2)当小明刚正确连接完所有导线，灯泡立即发光，且亮度很大，其原因是　　　　 和　　　　　

(3)实验过程中，小明边调节滑动变阻6V时，他观察到电流表示数如图乙所示灯泡的额定功率为　　　　　　 ．

19．“观察水的沸腾”实验时，在使用温度计以前，应该观察它的　　　　　　 ，认清它的　　 　　　　　　　 ．实验中．记录的数据如下表：

　从表中数据可知水的沸点是　　　　　　 ℃，沸腾过程中继续对它加热，水的温度　　　　　　　

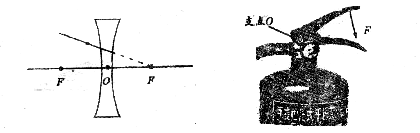

18．请按下列要求作图。

(1)请画出图中入射光线经过凹透镜盾的折射光线．

(2)请画出图中力F的力臂。

17．如图所示，挂在天花板上的铁球受到一磁铁的吸引处于静止状态，在图中画出小铁球的受力示意图．

15．某班同学在上体育课时，进行了引体向上测试．有位同学1分钟拔起10次，每次拔起时身体上移约20厘米．若他的质量为50kg，则他拔起一次所做的功约为　　　　　　　　　　 J，他的功率约为　　　　　　　　 w。
