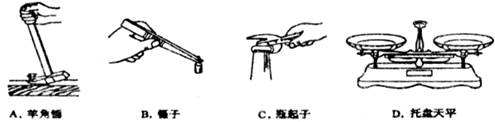

2．如图所示的简单机械，在使用中属于费力杠杆的是

1．阴极射线的发现说明

A．原子核有内部结构　　 　　　　 　　　 B．原子有内部结构

C．电子有内部结构　　 　　　　　　　　　 D．质子有内部结构

2、(11分)小红为了既省电又方便年迈的奶奶入厕时开灯，利用已学的电学知识对家里厕所的照明电路进行了改装。他将一个“额定电压220V、额定功率40W”的灯泡、一个阻值为1210Ω的定值电阻和一个开关S连成了如图14所示的电路。当无人入厕时，开关S断开，灯光较暗，但能起到一定的照明作用，便于入厕时看到开关S的位置；当有人入厕时，闭合开关，灯泡就正常发光。(假定灯泡电阻不随温度变化；计算结果若有小数保留两位小数。)

则：(1)灯泡L的电阻是多少？

(2)开关断开时，通过电阻R的电流是多少？

(3)计算说明无人入厕时和有人入厕时，电路消耗的总功率哪个大？

1、(10分)小红家电能表上标有“220V，10A”字样，她家原有用电器的总功率是1500W，最近新买了一个电热水器，铭牌上，部分数据如下表所示。

试求：⑴电热水器的额定电流是多少A？

⑵ 电热水器正常工作时的电阻是多少欧姆？

⑶将电热水器接入家庭电路后，通过计算回答他家的用电器能否同时使用？

(计算结果保留小数点后两位小数)

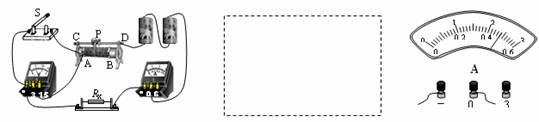

4、(6分)如图所示，是小强同学连接的测电阻R_x的电路。

①电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线。

②请在虚线框中根据改正后的电路画出电路图。

③某次正确测量中电压表示数为2.4V，电流表示数如图11所示，则被测电阻R_x＝＿＿Ω。

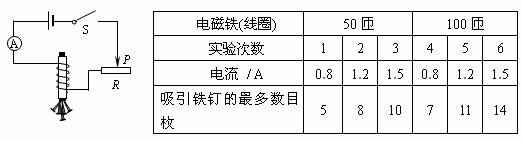

3、(9分)如左图所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图。

⑴、右图是该组同学所做实验的记录表：

①(2分)．比较实验中的1、2、3(或4、5、6)，可得出的结论是：　　　　　　　　　　　　　　　 ；

②．(2分)比较实验中的1和4(或2和5或3和6)，可得出的结论是：　　　　　　　　　　　　　 ；

⑵、在与同学们交流讨论时，另一组的一个同学提出一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”

①．(2分)你对此猜想是：　　　　　　　　　　　　　　 　；

②．(3分)现有大小不同的两根铁芯，利用本题电路说出你验证猜想的方法：

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

2、(3分)如图10所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。

1、(4分)在图中画出螺线管的绕法，使小磁针在图示位置处于静止。

6、电磁铁与普通磁铁相比的突出优点是________________(写出一个即可)．电磁铁在生产和生活中的应用很多，在电炉、电铃、电灯中，用到电磁铁的是_____________

5、一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应并联一个_______Ω的电阻．
