14．为迎接2008年奥运会，同学们开展了丰富多彩的体育锻炼活动。图7是几位同学正在进行运动的情景，请指出这些运动中的哪些现象，可以用你学过的物理知识来说明(不要与示例重复)。

示例：

现象：(a)图中弓发生形变；物理知识：力可以改变物体的形状。

(1)现象：　　　　　　　　　　　　　　　　　　　　　　 ．

物理知识：　　　　　　　　　　　　　　　　　　　　　　　 。

(2)现象：　　　　　　　　　　　　　　　　　　　　　　 ：

　　 物理知识：　　　　　　　　　　　　　　　　　　　　　　　 。

13．如图6所示的甲、乙两棵树，它们的树冠和根系都基本相同，只是乙比甲

高。当我们研究哪棵树容易被大风吹倒或折断时，可以把树看作是一个　　　　　　　　　 模型，由此就可以判断出　　　　　　　　　 树容易被吹倒或折断。

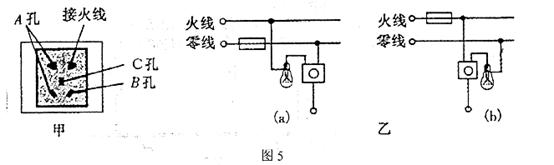

12．如图5甲是一个家庭电路中常用的插座，其中C孔应接　　　　　　　　 。乙图是某同学连接的两个家庭电路，其中正确的是　 　　　　　　　 图。

11．声音的高低叫　　　　　　　　　　 ，它跟声源振动的　　　　　　　　　　 有关。

10．图4所示的电路中，电源两端电压为6V并保持不变，定值电阻R₁的阻值为10 Q，滑动变阻器R₂的最大阻值为50。当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是

A．电压表的示数变大，电流表的示数变小

　　 B．电流表和电压表的示数都不变

　　 C．电流表的示数变化范围为0．2A-6A

D．电压表的示数变化范围为1V-6V

第Ⅱ卷(非选择题　　　 共40分)

9．如图3某种吊车的工作示意图．利用伸缩撑杆可使吊臂绕O点转动：伸缩撑杆为圆弧状，伸缩时对吊臂的支持力始终与吊臂垂直。下列关于这个吊车的有关说法正确的是

A．吊臂是一个省力杠杆

　　 B．使用这种吊车，好处是可以省功

　　 C．当货物匀速上升时，货物受到的拉力等于重力

　　 D．在其他条件一定的情况下，所吊货越重，吊车的机械效率越小

8．一个能容得下2kg水的瓶子，一定能容得下2kg的

　　 A．酒精　　 　　　　　　　 B．食用油　　 　　　　　　 C．盐水　　 　　　　　　　 D．汽油

7．在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图2所示时，光屏上能成一清晰的像。则

　　 A．所成的像是正立缩小的实像

　　 B．所成的像是倒立缩小的实像

　　 C，把蜡烛向左移动，调整光屏的位置，得到的像变小

　　 D．把蜡烛向右移动少许，调整光屏的位置，得到的像变小

6．一个物体在一对平衡力作用下．沿光滑水平面做匀速直线运动，若这对平衡力突然消失则物体将

A．立即停止运动

　　 B．运动速度越来越快

　　 C．速度减慢，最后停止

　　 D．仍做匀速直线运动

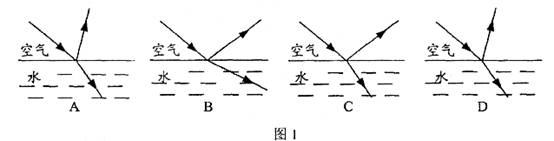

5．一束光从空气斜射向水中，如图1所示，能正确表示光的传播路径的图是
