1．对下列微观粒子，按空间尺度由大到小排列正确的是

　 A．分子、原子核、质子　　 B．原子核、分子、质子

　 C．质子、原子核、分子　　 D．分子、质子、原子核

12．(6分)你见过戴着面罩或墨镜的工人进行电焊作业吗?电焊是利用电流的热效应产生高温，将焊条熔化，从而使两金属部件焊接在一起。电焊机工作时有很大电流，但不会连续工作，所以导线中会产生迅速变化、时断时续的电流。

　　 (1)电焊机输出电压40 V、输出功率2000W，某种橡皮绝缘铜芯导线在常温下安全载流量(长时间通电时的最大安全电流)如下表，从安全角度考虑，计算说明应选择哪种导线作为审焊机的输出导线?

　　 (2)焊条熔点为1100℃，比热容为0．4×10³J／(kg·℃)。假设电流放出的热量全部被焊条吸收并使焊条升温，电焊机工作4s，可使一根质量为20g的焊条全部熔化吗?

　　 (3)电焊机工作时会对周围的居民或行人的生活造成一定的影响，请指出其中的两点。

10．(6分)小明测量植物油密度时，按下列顺序进行了操作：①用天平测出空烧杯的质量m₁；②向烧杯中倒入适量植物油，测出烧杯与植物油的总质量m₂；③将烧杯中植物油倒入量筒中，测出植物油的体积V；④计算出植物油的密度。

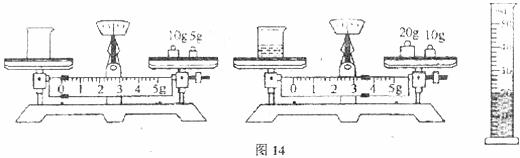

(1)下表是小明根据上述实验操作，设计的记录数据表格，请根据图14将表格中的数据填写完整。

物理量	空烧杯的质 量m1／g	烧杯与植物油的总质 量m2／g	植物油的体积 V／cm3	植物油的密度 ／kg·m一3
测量值	15		20

(2)小明按上述实验操作得到的密度值比真实值偏大。请你在小明实验的基础上，设计一个误差更小的实验方案并写出计算密度的最后表达式。

9．(6分)(1)小明在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛放在如图10所示的a、b、c、d四点，并分别调整光屏的位置．当蜡烛位于　 　　点时，屏上出现放大的像；当蜡烛位于 　　　点时，无论怎样移动光屏，在光屏上都找不到像．

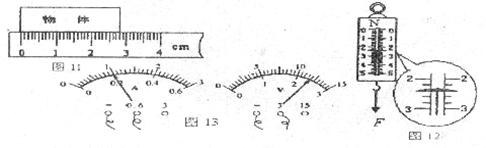

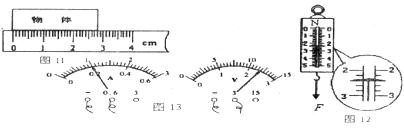

　　 (2)图11所示测物体的长度，刻度尺的读数是　　　　　 ，图12中，弹簧测力计的读数是　　　　 ．

(3)图13是“伏安法”测电阻时电流表和电压表的示数．图中电流表的示数是　 　　A．这时待测电阻的阻值是 　　　　。　

8．(3分)按照所示的电路图，将图9中各元件连接起来。(用笔画线表示导线，导线不许交叉)

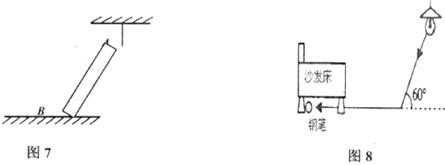

7．(2分)小聪将钢笔掉到沙发床下，没有手电筒，小聪借助平面镜反射灯光找到了钢笔。图8中已标示了反射光线与入射光线，请在图中适当位置画出平面镜，并标出反射角的大小。

6．(2分)如图7所示，重100N的均匀木棒AB在细绳拉力作用下保持静止。请你画出木棒所受拉力的力臂及所受重力的示意图．

5．雷达是现代战争重要的军事装备。如图6所示，若雷达向飞机发射的微波从发出到接收到返回信号所用时间为52s(1s=10)，在空气中微波的传播速度等于光速，则此时飞机与雷达的距离为　 　　　　m。

4．如图5所示，是部分电磁波谱的示意图，比较图中所示的五种电磁波可知，其中波长最长的电磁波是　 　　　　，频率最高的电磁波是　 　　　。
