2．图中为四位著名科学家的画像．他们在科学事业上为人类作出重要贡献．人们永远纪念他们，并将他们的名字命名为物理量的单位，请任选两位填在下表中．

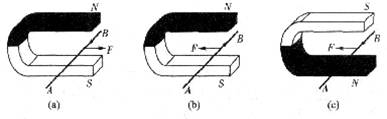

1．在探究通电导线在磁场中的受力方向与什么有关系时，一位同学做了如图中(a)、(b)、(c)的三个实验．图中AB表示闭合电路的一部分导线，导线上的箭头表示电流的方向，F表示导线受力的方向，S、N表示蹄形磁铁的南北极．

　　 (1)通过实验(a)和(b)说明，通电导线在磁场中的受力方向与 　　　　的方向有关．

　　 (2)通过实验(a)和(c)说明，通电导线在磁场中的受力方向与　 　　　的方向有关．

26．一台直流电动机，额定电压是24V，电功率是120W，内部线圈的电阻是0.5．如果这台电动机正常工作5min，求：

　　 (1)电流做了多少功；

　　 (2)产生多少热量；

　　 (3)有多少电能转化为机械能．

25．一台直流电动机，额定电压为220V，功率是4．4 kW．问：

　　 (1)正常工作电流是多大?

　　 (2)工作半小时消耗多少千瓦时的电能?合多少焦耳?

24．小丽要研究电磁铁的磁性强弱跟什么因素有关．现有线圈匝数分别为50匝和100匝的外形相同的电磁铁，她先后将这两个电磁铁接入下图的电路中．闭合开关S后用电磁铁吸引大头针，并移动滑动变阻器的滑片P，重复了多次实验，记录如下：

　　 (1)实验中小丽是通过电磁铁　　　　　　 来判定其磁性强弱的．

　　 (2)分析第1、2、3次的实验记录，会发现 　　　　相同时，电流越大，磁性越强．

　　 (3)分析第　　　　 次的实验记录，会发现　　　　　 相同时，匝数越多，磁性越强．

23．在图中，请根据通电螺线管的N、S极，标出磁感线的方向和电源的正、负极．

22．在图中画出螺线管的绕法，使小磁针在图示位置处于静止．

21．下图为通电螺线管和一小磁针静止时的情形，请在图中标出电流方向、通电螺线管的磁极名和小磁针的磁极名．

20．试将如图所示马蹄形电磁铁上两个线圈连接好，接上电源，使其能满足极性要求．

19．标出图中通电螺线管的N、S极．
