2．如图1所示，下列器件中属于省力杠杆的是：

1．下列物体的尺度由小到大排列的是

　　 A．夸克、原子核、质子、原子　　 B．电子、原子核、原子、夸克

　　 C．夸克、质子、原子核、原子　　 D．原子、原子核、质子、夸克

24．根据图所示的电路，回答下列问题．(1)电压表和分别测量的是哪些电灯或哪个电灯的电压?(2)若的读数为2．0 V，的读数是5 V，则L₂两端的电压是多少?(3)在图中标出两个电压表的正、负接线柱．(4)图中两电压表的量程是否相同?为什么?

23．某同学照图所示的电路图将实物连接起来，闭合开关S后，观察电流表，的示数　 是0．5A，经过L₂的电流是另一条支路中的两倍．求：(1)L₂中的电流是多少?(2)干路中电流表的读数是多少?(3)两表的量程分别应取多大的量程?(4)在图中标出两表的正负接线柱．

22．如图所示，当S₁、S₂断开时，能亮的灯是　　　　 ，它们是　　　 联的；当S₁、S₂闭合时，能亮的灯是　　　　　　 ，它们是　　　　　 联的；当S₁闭合，S₂断开时，能亮的灯是　　　　　　　　　　 。

21．有三盏灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的电灯，每盏灯都有开关控制，请你设计出这个电路，在下边空白处画出电路图．

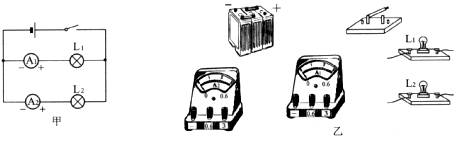

20．在下图中，请你根据甲图中的电路图以笔画线代替导线将乙图中实物连接成电路．(其中的量程为0-0.6A，的量程为0-3A)

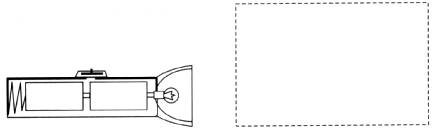

19．在图中结合手电筒的实物图，在右边虚线框内画出手电筒的电路图．

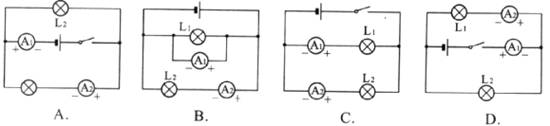

18．用一个电源、一个开关、两个电流表、两个灯泡，组成了如下图所示的四个电路，其中电流表能正确测灯L_l的电流的是　　 (　　 )

17．关于教室里的日光灯之间的连接方法说法中，正确的是　　 (　　 )

　　 A．所有日光灯之间都是并联　　 　　　　　　 B．由一个开关控制两盏灯时两灯串联

　　 C．只要灯亮串联、并联都行　　 　　　　　　 D．所有灯之间都是串联的
