20．如图所示是一个电热水壶．结合你所学的物理知识和对电热水壶的了解，就电热水壶的结构或使用过程的具体情况，从力学、热学、电学的角度分别提出一个与物理有关的问题，并针对所提出的问题作出简答．

　　 示例：

　　 力学问题：烧水时，水壶里的水能不能灌得太满?

　　 答：不能，否则水受热膨胀会溢出，可能会引起漏电．

　　 (1)力学问题：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ?

　　 答：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

　　 (2)电学问题：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ？

　　 答：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

　　 (3)热学问题：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ？

　　 答：　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　。

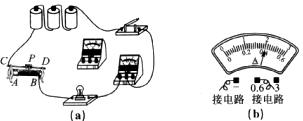

19．在测量额定电压是3．8V小灯泡功率的实验中：

　　 (1)如图(a)所示是一个尚未连完的电路，请你用笔画线代替导线将电路连接完整．

　　 (2)连完电路经验查无误后，闭合开关开始实验，发现小灯泡不亮，电压表有示数，电流表指针几乎不偏转，原因可能是　　 (　　 )

A．小灯泡接触不良　 B．小灯泡被短路　 C．小灯泡的灯丝断了　 D．电流表被短路

　　 (3)排除故障后，若在实验过程中发现电压表示数为2 V，则应将滑片向　　　 (填“A”或“B”)方向移动才能使小灯泡正常发光．当小灯泡正常发光时电流表示数如图(b)所示，则小灯泡的额定功率是　　　　　 W．

18．在“测定小灯泡功率”的实验中，待测小灯泡标有“3．8V”的字样．

　　 (1)电源至少要用 　　　　节干电池串联；

　　 (2)闭合开关后，欲测小灯泡的额定功率，若发现电压表的示数是2．5V，则应调节滑动变阻器，使其接入电路的电阻变 　　　　(填“大”或“小”)；

　　 (3)若在实验中，不慎将电压表和电流表互换了位置，则小灯泡将　 　　　(填“不亮”“很亮”、“正常发光”或“烧毁”)．

17．在如图所示电路中，当滑片P向右滑动时　 (　　 )

A．电压表示数增大，灯泡变暗　　　　 B．电压表示数增大，灯泡变亮

C．电压表示数减小，灯泡变暗　　　　 D．电流表示数增大，灯泡变亮

16．有三个用电器，它们分别是“220V 60W”电风扇一台，“220V 60W”白炽灯一盏，“220V 60W”电烙铁一只，它们都在额定电压下工作相同的时间，则三个用电器中产生热量最多的是　　 (　　 )

　　 A．电风扇　　 　　 B．电烙铁　　 　　　　　　 C．白炽灯　　 　　　　　　 D．一样多

15．甲灯标有“PZ220-100”的字样，乙灯标有“PZ110-100”字样，当它们都正常发光时消耗的电能是　　 (　 　)

　　 A．甲灯多　　 　　 B．乙灯多　　 　　　　　　 C．一样多　　 　　　　　　 D．无法确定

14．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是　 ( 　　)

　　 A．灯丝电阻增大，功率增大　　 　　　　　　 B．灯丝电阻减小，功率增大

　　 C．灯丝两端电压增大，功率增大　　 　　 D．灯丝中电流增大，功率减小

13．同学们发现家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可代替闸刀开关和熔断器，如果某同学家安装的“空气开关”的额定电流是10A，那么由这个“空气开关”控制的用电器的总功率最好　　 (　 　)

　　 A．不大于220W 　 B．不大于l 200W　 　　 C．不大于2．2 kW 　　 D．不小于2．2 kW

12．有一灯泡铭牌如图所示，根据图中所给信息判断下列说法中正确的是　　 (　 　)

　　 A．只有在220V的电压下工作时灯泡的功率才是25W

　　 B．灯泡工作时的功率一定是25W

　　 C．只要电压高于220V，灯泡一定会烧坏

　　 D．只要电压低于220V，灯泡一定不能工作

11．下列用电器中，每秒钟消耗电能约几十焦的是　 (　 )

　　 A．电炉　　 B．手电筒的灯泡　　 　 C．家用白炽灯　　 　　 D．电车
