2．小刚通过实验探究电流随电阻的变化的规律，得到的实验数据如下表：

(1)实验中加在导体两端的电压为__V。

(2)请在下图所示的坐标系上画出电流随电阻变化的图像。

(3)分析表中的数据或图像，你能得出什么探究结论?

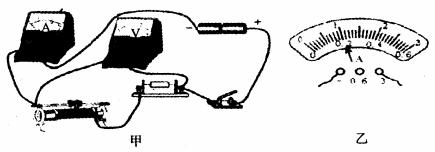

1．为了探究电流与电压电阻的关系，小明将实物连接成如图所示

(1)请你指出甲图中连接的错误之处：

A_______________________

B_______________________

(2)请你将正确的电路图画在方框内

6．小云想粗略的测量自己在单杠上做引体向上运动的功率，如下图所示，他用尺量出握拳时手臂的长度，并测出自己连续拉上去的次数和时间并填入下表，请在空格处补上相应的数据。

5．让钢球从斜面的一定高度处自由滚下，打到一个小木块上，可将木块推出一段距离；木块被推的越远表示钢球的动能越大。现将质量不同的钢球分别从斜面的同一高度自由滚下看哪次木块被推得远。试回答下列问题：

(1)该实验的目的是想研究_______________

(2)让不同质量的钢球从斜面的同一高度自由滚下是为了__________________

4．如图所示电路中，电压表V的示数是12V，电压表V的示数是6V，那么电压表V的示数应该是_______。

3．某导体两端的电压为3V时，通过它的电流为200mA，这个导体的电阻_____现将电压增加到6V，若现有0-0.06A 、0-3A两个量程的电流表来测量导体中的电流，应选用_____量程?

2．下图是用滑动变阻器R改变小灯泡L电流的电路图，P是滑片。要减小电流，P应该向___滑动。

1．如下图所示，将与丝绸摩擦过的玻璃棒去靠近用细线悬挂着的轻质小球。如果小球被排斥，那么这个小球带______电。

8．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了如下图所示的图像，根据图像，下列说法错误的是(　 )

A．通过导体a的电流与其两端的电压成正比

B．导体a的电阻大于导体b的电阻

C．当在导体b的两端加1V的电压时，通过导体b的电流为0.1A

D．将导体口接到电压为3V的电源上时，通过的电流为0.6A

7．根据欧姆定律公式，可变形得到R=U／I对此，下列说法中正确的是(　　 )

　 A．导体电阻的大小跟导体两端的电压成正比

　 B．导体电阻的大小跟导体中的电流成正比

　 C．当导体两端的电压为零时，导体的电阻也为零

　 D．导体电阻的大小跟导体两端的电压和通过导体的电流无关
