1．用刻度尺测物体的长度，下图中正确的是

25．市场上有一种双能源太阳能热水器，晴天享用太阳能，阴天可用电加热，如图l6所示是该热水器电路图，电热管R标有“220V 1100W”字样，R₀与R构成保温电路．当S连到2时，电热管正常工作，给水箱里的水加热，当S连到3时，热水器处于保温状态，保温功率为100 W．

　　 (1)求R、R₀的值；

　　 (2)保温时R的实际功率是多少?

24．如图所示电路中，电源电压为24V，当滑动变阻器滑片移到变阻器中点时，额定电压为12V的小灯泡正常发光．当滑动变阻器滑片移到变阻器右端时，小灯泡消耗的电功率为8W．求滑动变阻器的最大阻值和小灯泡的额定功率．

23．街道两侧的路灯有很多盏，它们是相互串联还是并联呢?

　　 答：_________．请你给出一种方法来证明你的看法是正确的：_______________．一串节日彩灯也有很多盏，可是某一灯泡开路后，其他灯泡继续发光，下图中A是灯丝，B是金属杆引出线，C为带绝缘层的金属丝，在电压10V左右(小灯泡正常工作时的电压)时，不会击穿；如电压达到200V以上，即会击穿．请你简要说明当一个节日灯泡灯丝烧断后其他灯还能工作的道理_________________________________________________________．

22．如下图所示，A是螺线管内的铁心，B是悬挂在弹簧下的铁块，S是转换开关，不直接接触铁块和弹簧，要使弹簧的长度变短，可采用的方法有：

　　 (1)____________________________________________________________；

　　 (2) ____________________________________________________________；

　　 (3) ____________________________________________________________．

21．某同学做“测定小灯泡的功率”实验时，所用滑动变阻器标有“20 2A”字样，甲、乙两灯分别标有“3.8V”和“2.5V”字样．该同学先把甲灯接入电路，但闭合开关后，无论怎样移动滑片P，灯始终不亮，电压表示数为4.5V．然后该同学把甲灯取下，换上乙灯重新实验，乙灯发光，当他把滑片移到中点处时(即变阻器接入电路的电阻为10)，乙灯正常发光．

　　 (1)试分析甲灯不能发光的可能原因．

　　 (2)简述判定乙灯正常发光的理由．

　　 (3)求出乙灯的额定功率．

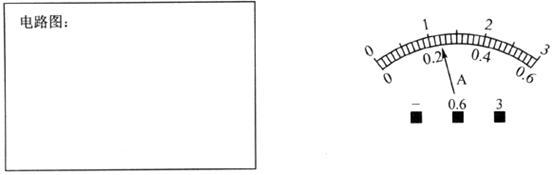

20．用伏安法测额定电压为2.5 V小灯泡的额定功率．可提供的器材有：2节干电池、电压表、电流表、滑动变阻器、小灯泡、开关各一个和若干导线等．

　　 (1)在方框内画出实验电路图．

　　 (2)为了测出小灯泡的额定功率，应调节______________，使电压表的示数为_______V，若已知小灯泡的灯丝电阻约为10，此时电流表的示数如图所示为______________A，则该小灯泡的额定功率为______________W．

19．如图所示实物是设计温度自动报警所用，要求温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号，请按要求连好实物．

18．下图中A、B两个螺线管通电后互相排斥，请在图中画出螺线管B的绕法．

17．某家庭用的壁灯内有两盏白炽灯，用一只开关控制其通断．在图中画出电路图．
