2、(11分)伏安法测功率的实验中，有：“4.8V　 Xw”的灯泡一只、学生电源、电压表(3V、15V)、电流表(0.6A、3A)、滑动变阻器、开关、导线、灯泡 。且灯的功率大约是2w。　 要求：

(1)画出实验电路图。

(2)该实验中电压表选__________量程，电流表选__________量程。

(3)实验中滑动变阻器的作用：

①______________________________②______________________________

(4)实验前开关应______，滑动变阻器线的滑片应处在____________位置。

(5)写出实验中出现下列错误的原因。

①电流表指针反向偏转________________________。

②电压表指针偏转超过最大刻度值______________________________。

③不论怎样移动滑动变阻器，灯亮度不变，且电压表读数等于电源电压______________。

1、电磁铁磁性的强弱与_______________、______________和匝数有关(2分).现有电池组一个，开关一个，漆包线若干, 导线若干，相同的大铁钉2个、大头针若干。请你使用以上的器材探索电磁铁的磁性强弱与匝数的关系。

①步骤：(4分)

②磁性强弱与匝数的关系结论。(2分)

如图，小磁针静止不动，要求：

①标出螺线管的N、S极。

②标出小磁针的N、S极。

③画出经过小磁针的磁感线并标出方向。

8、铜可拉成丝是利用铜的_______性好，利用钢做刀刃是利用钢的_______大，利用水冷却机器是利用水的_______大。利用超导体_______性质可实现细导线进行大功率输电。

7、能量既不会_______，也不会_______，只会从一种形式_______另一种形式。或从一个物体转移另一个物体。而能的总量_____________。

6、电磁波的波长越长，频率_______。某种电磁波的波长是1.5×10^-5m则其频率是_____HZ。

5、磁场的基本性质是对放在其中的_______存在磁力的作用。磁体间的作用是通过_______发生的。任何一点的磁场方向都跟放在该点的小磁针_______极静止时的方向一致。

4、测电笔是用来辨别_______和_______的工具，使用测电笔时，应用手接触_______当笔尖接触电线，若氖管不发光，则接触的是_______线。

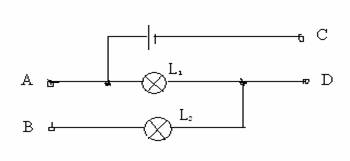

3、如图只使L₁发光，则用导线连接_______若连接B、C则L₁、L₂_______联。需要L₁、L₂并联，则连接A、B后，C还应与_______连接。

2、在干燥的天气里用报纸摩擦玻璃时，玻璃上会有很多“毛毛”，这是因为玻璃表面带了_______，带电体具有____________________________ 的性质。
