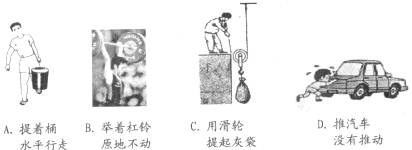

4．在下列情境中，所述的力对物体做了功的是(　　 )

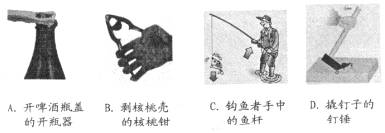

3．下图中，属于费力杠杆的是(　 　)

2．下列事实中，属于减小压强的是(　 　)

A．刀刃磨得很锋利　 　　　　　　　 B．钉尖做的比较细

C．轮胎上刻有花纹　 　　　　　　　 D．载重汽车有很多轮子

1．下列对物理量的国际单位的说法中，正确的是(　　 )

A．质量的单位是N　　　　　　　　　　 B．力的单位是kg

C．功的单位是W　　　　　　　　 　　 D．功率的单位是W

22．(10分)某养鸡场，在冬季为了提高产蛋量，采取了光照和保温两项措施。夜晚对鸡舍进行加热，同时用大功率灯泡进行照明，白天只需要适当保温，不需灯光照射。整个电路原理如图所示。中R₁、R₂是电热器中的电热丝，L是“220V、90W”的大功率灯泡。通过定时开关S₁、S₂的同时通断来实现白天和夜晚的用电要求。

(1)当开关S、S₁、S₂都闭合时，属于_____________用电状态。当开关S闭合，S₁、S₂都断开时，属于_____________用电状态。(均选填“白天”“晚上”)

(2)当开关S闭合，S₁、S₂都断开时，电流表示数为11A，R₁与R₂消耗的功率之比为1：4，求这时电路消耗的总功率及R₁．R₂的阻值。

(3)现在，该地区生产用电采用“分时计价”措施，白天的电价为0.50元/kwh，夜晚电价为0.20元/kwh，若该电路白天和夜晚工作时间均以10h计算，与“分时计价”前相比，单这一项用电每天节省开支多少元？(未“分时计价”前的电价统一为0.40元/kwh)。

21．(6分)伐木工人常借河水流动将木材运出山林．若将一根体积为0.8m³的木材放入河水中，露出水面的体积是0.32m³．求：(1)木材受到的浮力．(2)木材的密度．

20．(7分) 如图所示，已知R1＝20欧，把电阻R1和R2并联后接到电源上，已知电路总电阻是12欧，电流表示数为0.3安，求：

(1)电源电压；

(2)电阻R₂的阻值；

(3)如果将R₁和R₂串联在原来的电源上，电路中的电流又是多少？

19．如图所示，是小明同学连接的测电阻R的电路。

(1)电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线(2分)

(2)你知道他的电路是根据什么原理设计的吗？答：　　　　　　　　　　　

(3)当滑片P在某点时，电压表的示数是3．4V，电流表示数如图所示，则被测电阻R的阻值是　　　 Ω。

(4)若闭合开关后发现电流表指针偏转，电压表指针没有偏转，该故障的原因是　　　 (选填下列故障原因的字母代号)。(2分)

A．电阻R接线短路　　　 B．电阻R接线断路

C．电源接触不良　　　　 D．电流表接线短路

18．(1)(5分)小明在实验室里测量一块形状不规则．体积较大的矿石的密度。

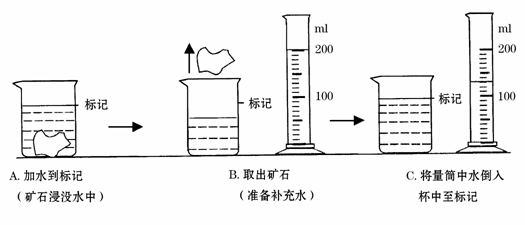

①因矿石体积较大，放不进量筒，因此他利用一只烧杯，按如图所示方法进行测量，矿石的体积是______cm³；

②用托盘天平已测得矿石的质量是175g，则矿石的密度是______kg/m³；从图A到图B的操作引起的密度测量值比真实值_______(选填：“偏大”．“偏小”或“不变”)；

③在使用已调节好的托盘天平，按规范的操作来称量矿石的质量时，通过增．减砝码后指针偏在分度盘中线右边一点，这时应该　　　　 。(2分)

A．向左调平衡螺母　　　　　　　 B．往右盘中加砝码

C．从右盘中减砝码　　　　　　　 D．向右移动游码

17．(1)下图中的寒暑表的温度测量范围是　　　　　　　　 ，读数是　　　　　　　 。

(2)某同学用温度计测量热水的温度时如图所示，指出其操作错误的地方：　　　　 。

(3)某人在某地方做探究水沸腾的实验，下面表格中记录了加热水到沸腾过程的温度，从表中的数据可看出水沸腾时的特点是　　　　　　　　 ，实验中水沸腾的温度低于100℃，则估计实验的地点在　　　　 海平面的地方。(填“高于”或“低于”)
