21．请把下图中所示的电灯、插座和开关接入家庭电路中。

(Ⅰ)做图(每题6分)

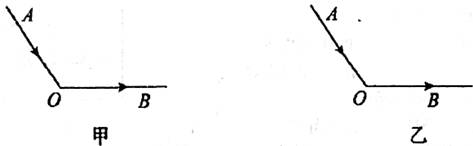

20．如下图所示AO是入射光线，OB是其经某一光学元件后的出射光线。请你在学过的光学元件中任选两种，在甲、乙图上分别用作图法确定它们的位置。

18．在探究串联电路中电流的规律实验中，在下图的A、B、C三点分别串接了电流表，那么这三次电流表的读数有何关系？通过几次上述实验你能得出什么结论。

17．下图中A、B两点均是灯头接导线的螺丝。当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他__________触电；用手接触电路中的B点，他__________触电(选填“会”或“不会”)。

16．如下图所示电路中：①若使两电阻R₁、R₂串联则应闭合电键__________；②若使两电阻R₁、R₂并联则应闭合电键__________。

卷(Ⅱ)社会和生活中的物理与技术(满分54分)

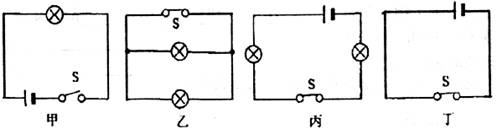

15．如下图所示的四个电路中，属于通路的是__________，断路的是__________，电源短路的是__________。

14．根据你学习的电学知识，回答下列问题：

(1)流过某手电筒小灯泡的电流大小是0.25A，合___________mA。某半导体收机电池的供电电流最大可达120mA，合___________A。

(2)家庭电路中的电灯、电视机、电风扇等用电器都是___________联的，它们工作互不影响。

(3)如下图所示，“1”、“2”、“3”为插座的三个插孔，其中插孔“1”接_________线，“2”接__________线，“3”接__________线，“1”与家用电器的__________接通，这样可以有效地防止触电事故发生。

13．根据你学习的声、光、热知识，回答下列问题：

(1)声音是由发声体的___________而产生的。钢琴、笛子乐器发出的声音即使音调、响度都相同，也可以从它们的___________来分辨。

(2)清晨，草地或树木上的露珠下面的叶脉看起来比较大，这是露珠产生___________镜功能的结果，形成了___________像。

(3)铁匠师傅打铁时，将烧红的铁块放入冷水中，会听到“嗤”的一声，同时看到水面上冒出一股“白烟”，在这个过程中，水先后发生的物态变化是___________和___________。

(4)如下图是光从空气斜射入玻璃时的光路图，由图可知，反射角是___________度，折射角是___________度。

(5)比较老黄牛的“哞哞”叫声和小老鼠的“吱吱”叫声，其中音调高的是___________的叫声，响度大的是___________的叫声。

12．如下图所示，闭合开关S，可能发生的现象是

A．灯L₃被烧坏　　　　　　　　　　　　　　　　　　　　　　　 B．三只灯都被烧杯

C．电源被烧坏　　 　　　　　　　　　　　　　　　　　　　　 D．灯L₃熄灭，L₁、L₂正常发光
