6．如图所示，开关S闭合后，当滑动变阻器的滑片P向右移动时，下列说法中正确的是

A．电压表示数减小，电流表示数增大

B．电压表示数增大，电流表示数减小

C．电压表示数增大，电流表示数增大

D．电压表示数减小，电流表示数减小

5．如图所示，开关S闭合后，两只灯泡均发光，且两表均有示数，过一段时间后，发现电压表示数变为零，电流表示数增大．经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是

A．灯L₁断路　　 　　　　 B．灯L₂短路　　　　　　　　 C．灯L₁短路　　　　　　　　 D．灯L₁、L₂均断路

4．如图所示的电路，两只电压表的指针指在刻度盘正中央，以下判断正确的是

A．通过R₁的电流小于通过R₂的电流

B．R₁两端的电压与R₂两端的电压相等

C．R₁电阻值大于R₂电阻值

D．R₁两端的电压小于R₂两端的电压

3．如图所示，灯L₁的电阻大于灯L₂的电阻．接通电路后，对通过各导线的电流大小，以下说法正确的是

A．b的电流最小　　　　　 B．c的电流最小　　　　　 C．a、b的电流相等　　 D．a、c的电流相等

2．关于电阻，下列说法中错误的是

A．同一导体在不同的电路中使用时其阻值不变

B．导体电阻只有在通电时才有

C．长度相同的铅笔芯，直径越小的电阻越大

D．同一段金属导体，在温度降低时电阻变小

1．如图所示，电源电压为9V，且保持不变，开关S闭合时，电压表的示数为6V，则

A．L₁两端的电压为3V　　　　　　　　　　　　　　　　　　 B．L₁两端的电压为6V

C．L₂两端的电压为3V　　　　　　　　　　　　　　　　　　 D．L₂两端的电压为9V

27．(9分)有一种WSJ-60型号电热壶，其铭牌标志如下图所示。现将一满壶20℃的水在额定电压下烧开需时5min，已知外界气压为1标准大气压，水的比热容。求：

(1)水吸收的热量；

(2)电热壶的效率；

(3)小明发现在用电高峰时烧开一满壶20℃的水需时6min 3s，那么此时实际电压是多少？

26．(5分)妈妈买了一辆电动车，回家后却发现一个难题：车库里只有一盏灯，但没有充电用的插座。爸爸打开灯的开关盒，看到里面有两个接线柱，于是他从这两个接线柱上引出两根导线，接上一个插座，接好后插上电器，却发现电灯亮了，但亮度明星偏暗。

(1)造成这一现象的原因是由于连接错误而导致充电器与电灯__________联。

(2)正确连接后充电器与电灯都能正常工作了，爸爸发现充电器上标有“输入电压220V，输出功率100W”。电动车一次充电需要6小时，请计算一次充电消耗的电能为多少千瓦时？

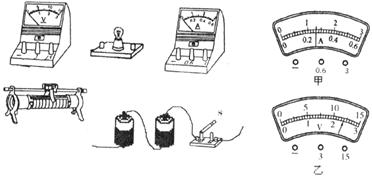

25．(5分)李明想用下图所示的器材，设计一个可以调节小灯泡亮度的电路。请你用笔画线代替导线，帮李明把图中的器材连接起来。

要求：(1)滑动变阻器的滑片向右滑动时，灯泡的亮度变暗；

(2)用电流表测灯泡的电流(灯泡的电阻约为)，电压表测灯泡两端的电压。

李明检查电路连接无误后，闭合开关，测得灯泡的电流和电压如上图甲、乙所示，则通过灯泡的电流是__________A，灯泡两端的电压是__________V。

24．(7分)为了比较水和煤油的吸热能力，小明设计了如下实验步骤：

A．在两个同样的烧杯中，分别装入等体积的水和煤油；

B．用两支温度计分别测出水和煤油的初温；

C．在烧杯中，分别放入功率相同的电热器，加热时间相同；

D．用温度计分别测出水和煤油的末温。

你认为：

(1)步骤A存在的错误是：____________________，应改为____________________；

(2)步骤C，加热时间相同是为了使水和煤油________________________________；

(3)步骤B和D是为了得出水和煤油的______________________________________。
