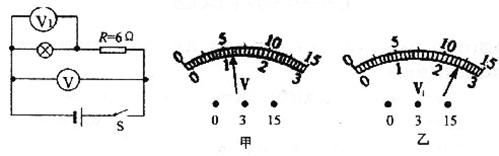

1．在下图所示的电路中，开关S闭合时，电压表V和V₁的示数如图甲、乙所示，求电路中的电流为多大?

3．张红在做早餐时发现，同样情况下，煮沸一锅牛奶与煮沸同质量的豆浆用的时间不同，这是为什么呢?请你运用所学的物理知识，针对其中的原因，提出一个猜想，并简述验证这个猜想的办法。

　 　　 (1)你的猜想是：_________________________________________；

　 　　 (2)验证猜想的办法是：______________________________________________

__________________________________________________________________________。

2．为了测小灯泡的电阻(灯泡的电阻约为10)，小明选取了图所示的电路元件，你作为小明的实验助手，请帮他完成如下几项工作：

　　 (1)用铅笔代替导线，将图中元件连成实物电路。

　　 (2)小明把元件正确连入电路后，实验时发现，闭合开关以后，灯泡不亮，电流表没有示数，电压表的指针明显偏转，无论怎样移动滑动变阻器滑片的位置，电压表的示数都不变，且均为电源电压，可能出现的问题是(　　 )

　　 A．电流表烧坏　　 　　　　　　　　　　　　　　　　　　　　 B．灯泡被烧坏

　　 C．灯泡处开路　　 　　　　　　　　　　　　　　　　　　　　 D．滑动变阻器连接错误

　　 (3)如下表是小明设计的记录小灯泡电阻的表格及数据

次数	U／V	I／A	R／	亮度	R／
1	2.0	0.28	7.1	增 加	9.93
2	2.5	0.25	10.0
3	2.8	0.22	12.7

通过观察和分析以上表格，你发现小明的设计及记录有何错误并说明理由____________

______________________________________________________________________

1．如图，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下无法看到，小明试了一下，闭合开关时两个灯泡都发光，断开开关时，两个灯泡同时熄灭。请你帮小明判断两灯泡是串联还是并联。写出你的方法。

7．在使用电流表时出现如图所示的情况的原因是________________________________。

6．在水平轨道上匀速行驶的洒水车，一边行驶一边向道路上洒水。它的动能将_______ (填“变大”、“变小”或“不变”)　 ，原因是______________________________。

5．在探究电磁铁的实验中，小明利用相同规格的大铁钉和漆包线自制了两个不同电磁铁，连接电路如图所示．这一实验的目的是研究电磁铁的磁性与_______________________

_____________________________的关系．

4．某同学用图所示的电路研究电流跟电阻的关系。在实验过程中，当A、B两点间的电阻由5更换为10后，他下一步的操作是：____________________________________。

3．如图的滑动变阻器，将它连入电路，移动滑片P，可以改变连入电路中的电阻值，此变阻器是通过改变电阻丝的_____________________来改变电阻的大小。如果将图示的变阻器连入电路，使滑片向右移动时连入电路的电阻值变小，应将__________________两点接入电路。

2．如图所示，北京2008年奥运会传递的祥云火炬使用的燃料为丙烷，常温下呈气态的丙烷是通过加压液化后储存在较小的罐内的。若丙烷的热值为8．0×10⁷J／kg，罐内装有的450g丙烷完全燃烧可以放出的热量是_____________J。
